Qotom
MB4U860-0900 image 11 / 6

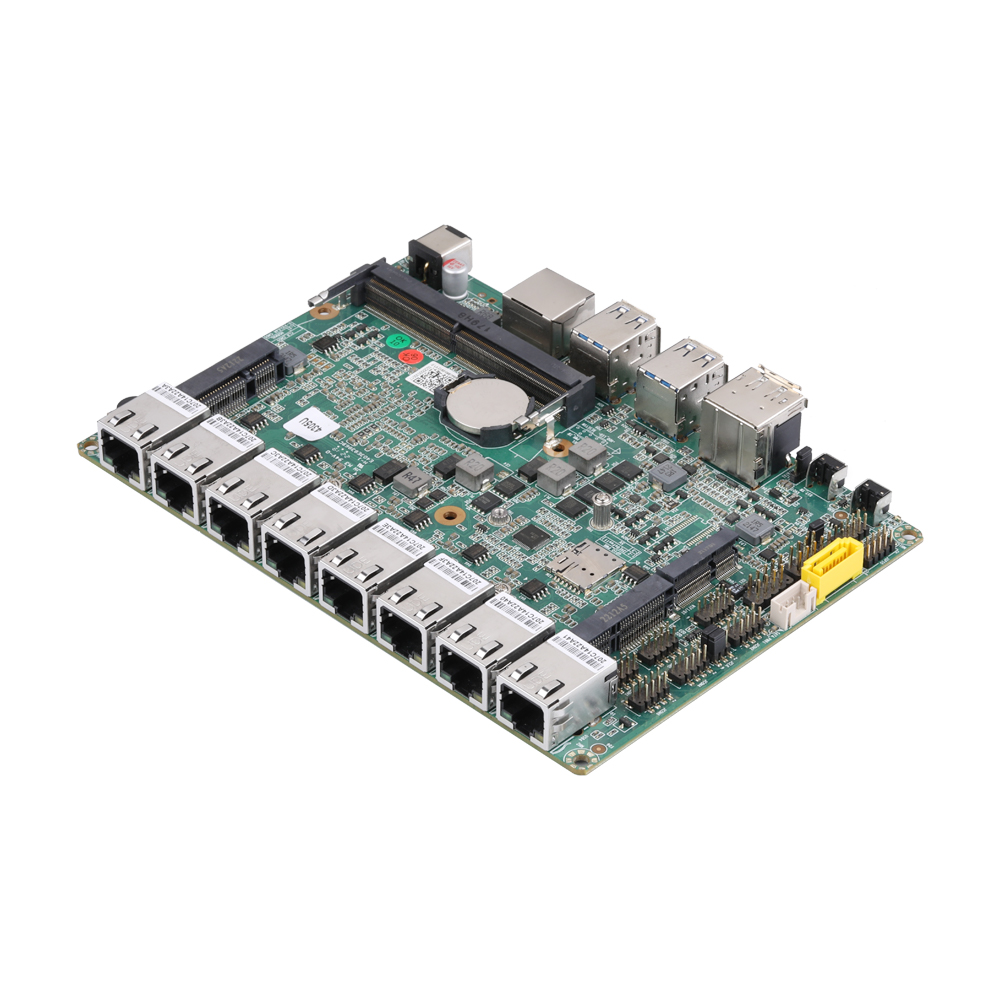

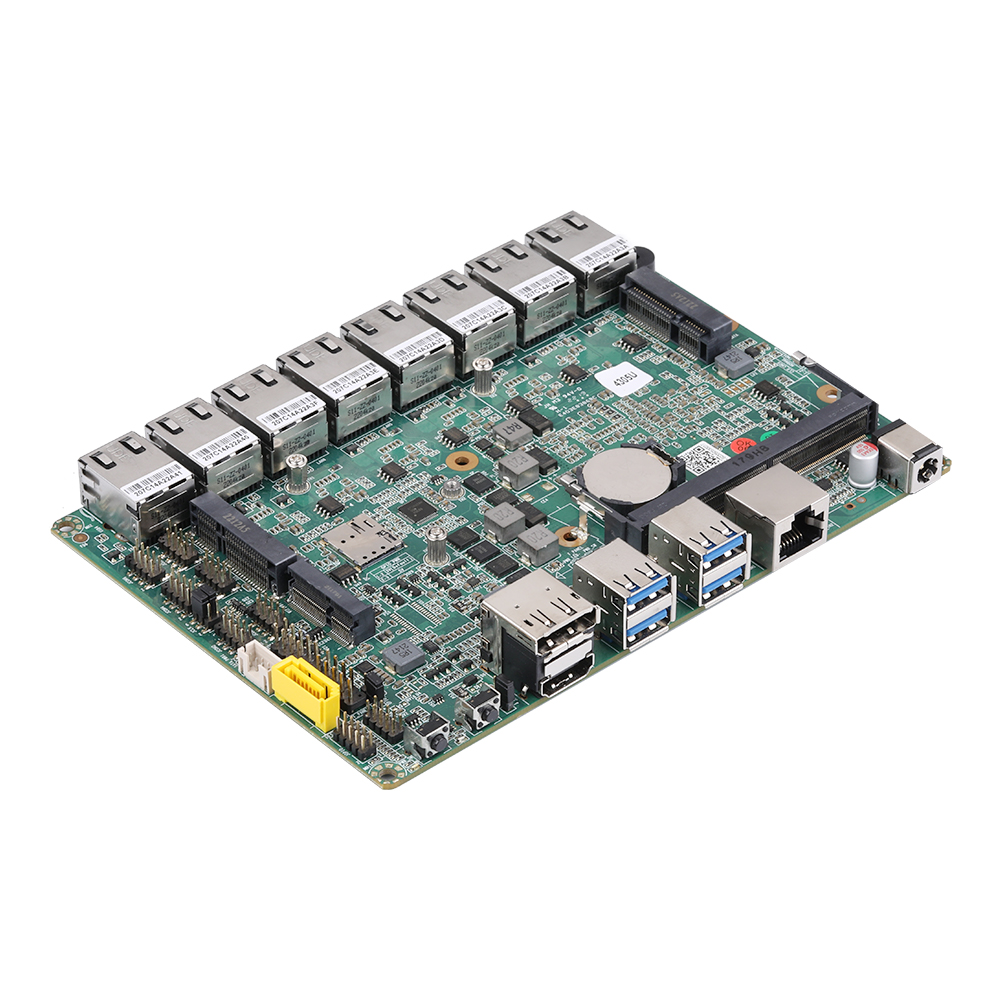

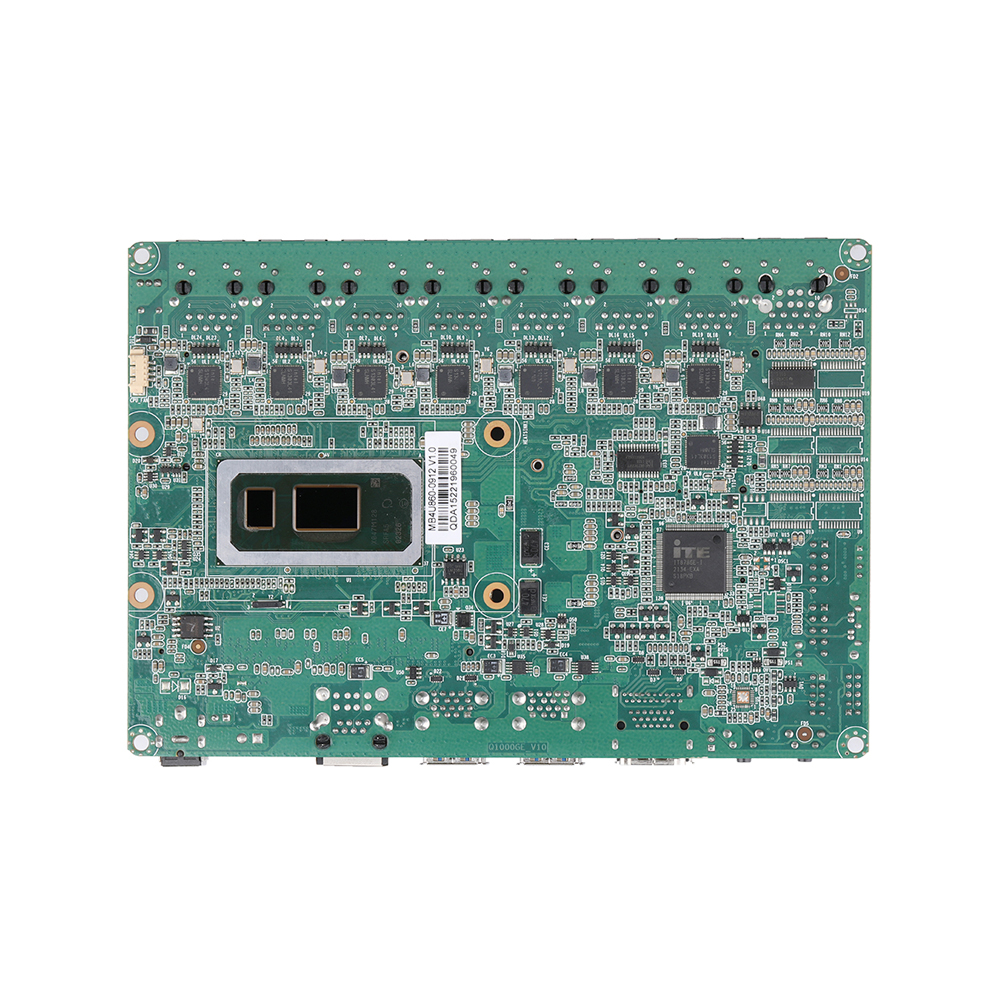

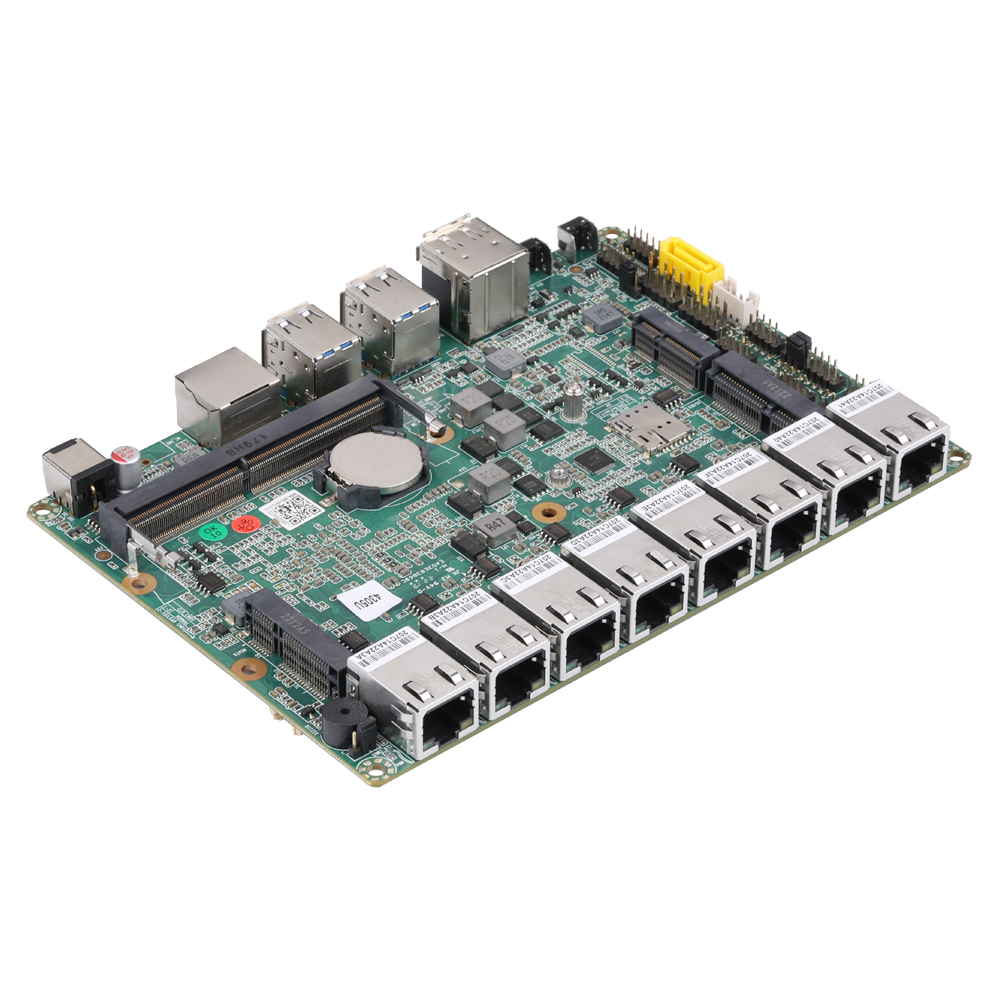

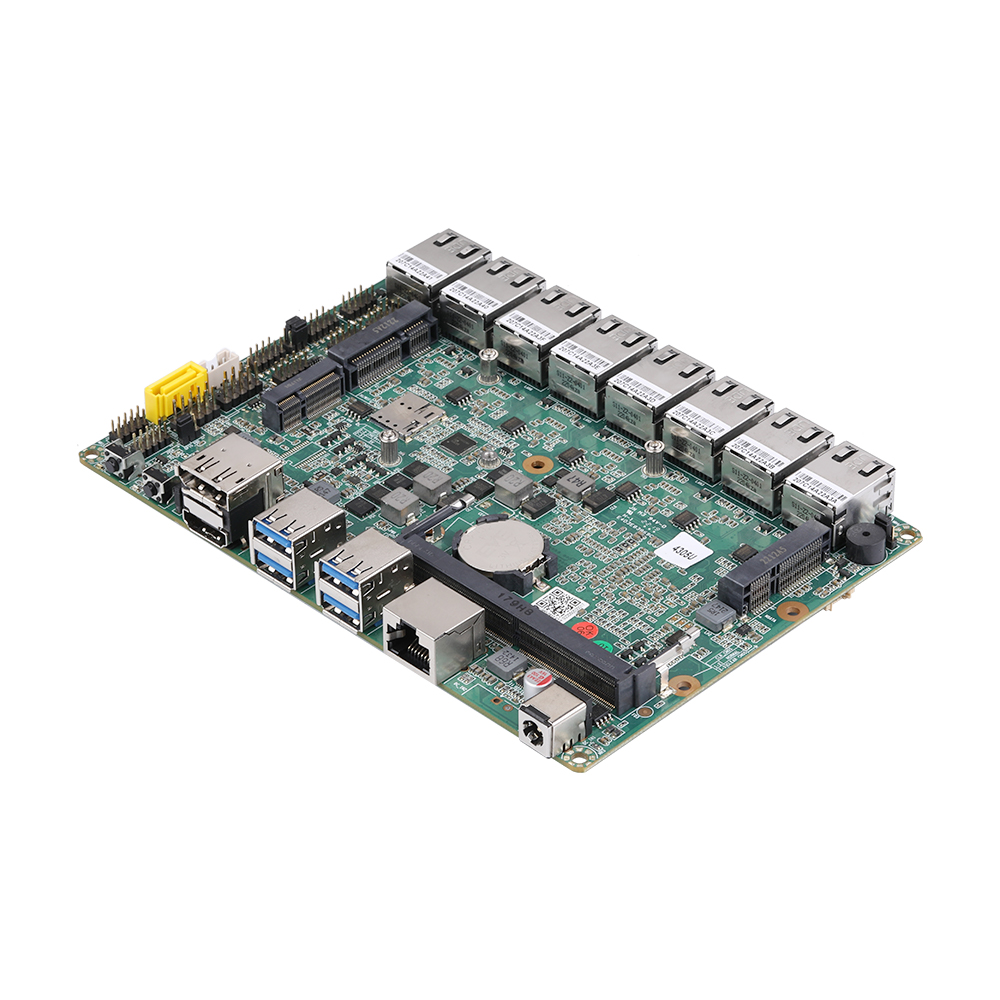

Матчына плата MB4U860-0900 Series

Мадэль: MB4U860-0900

Усяго LAN8
Хуткасць LAN2.5G RJ45
Паслядоўныя парты6

Асноўныя характарыстыкі

CPU
Whiskey Lake / Coffee Lake / Comet lake
Памяць
DDR4 SO-DIMM · Макс. 32GB
LAN
8
Сховішча
mSATA, SATA
Памер платы
165x115

Сумяшчальныя сістэмы

Q30900GE-S20
Q30900GE-S20

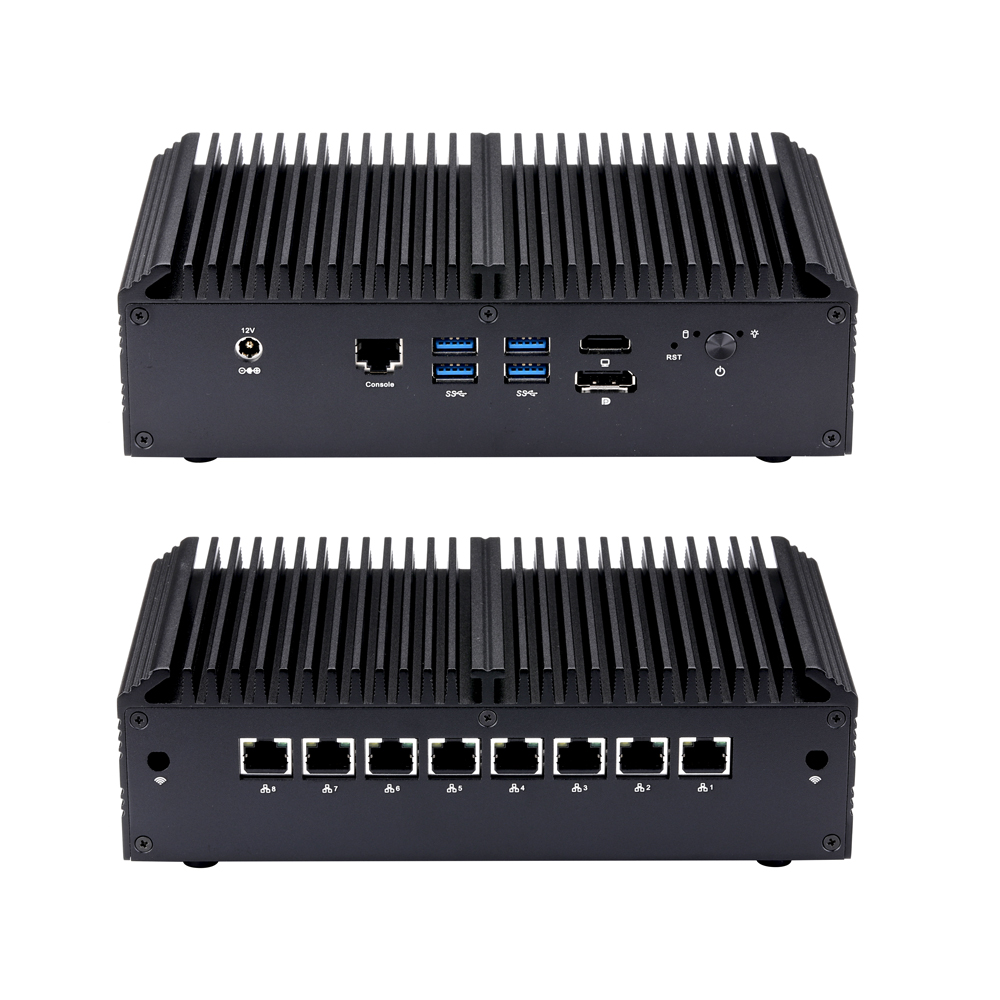

Q30900GE-S10
Q30900GE-S10
Q30900GE-S23
Q30900GE-S23

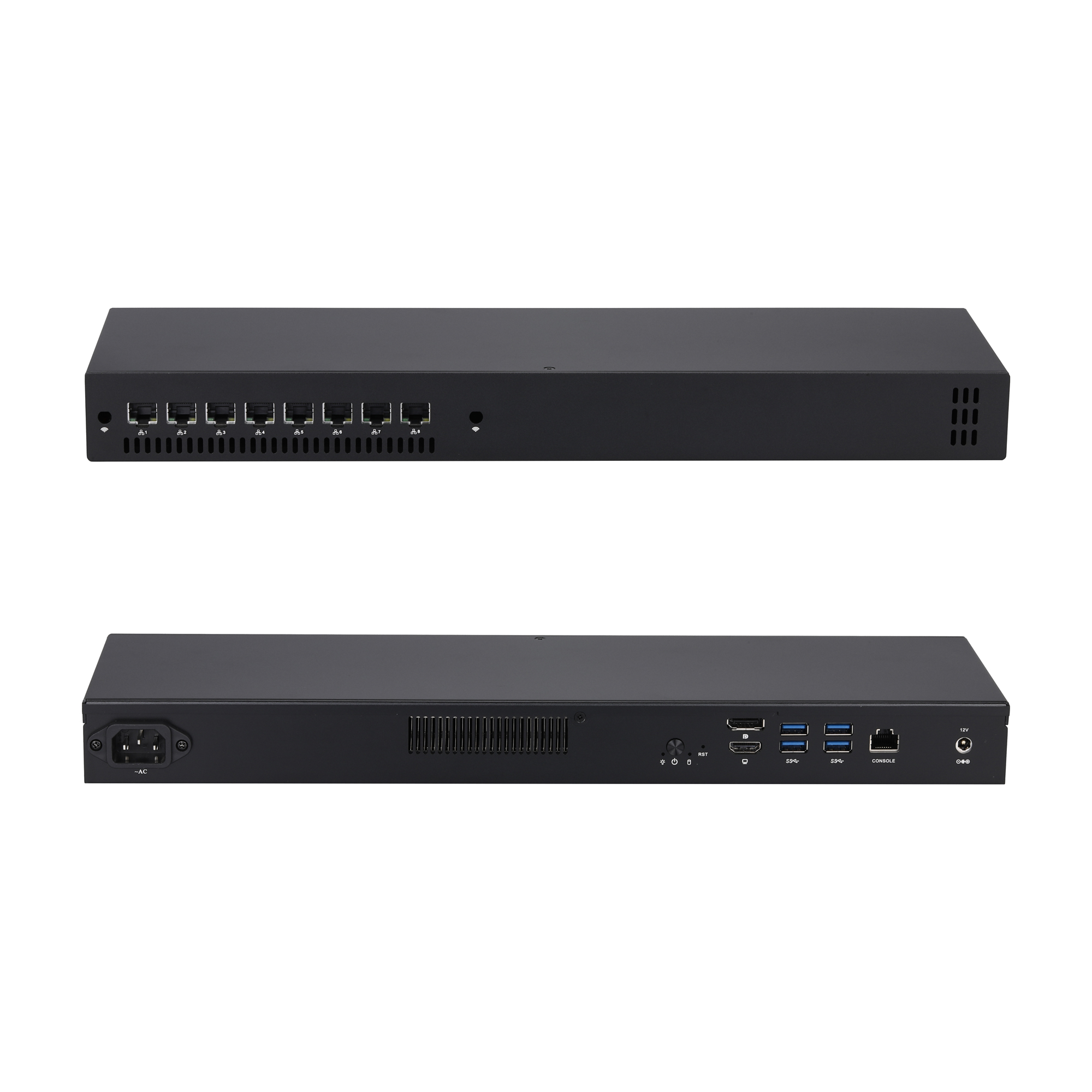

Q30900GE-1U07
Q30900GE-1U07
Q30900GEX-S10
Q30900GEX-S10

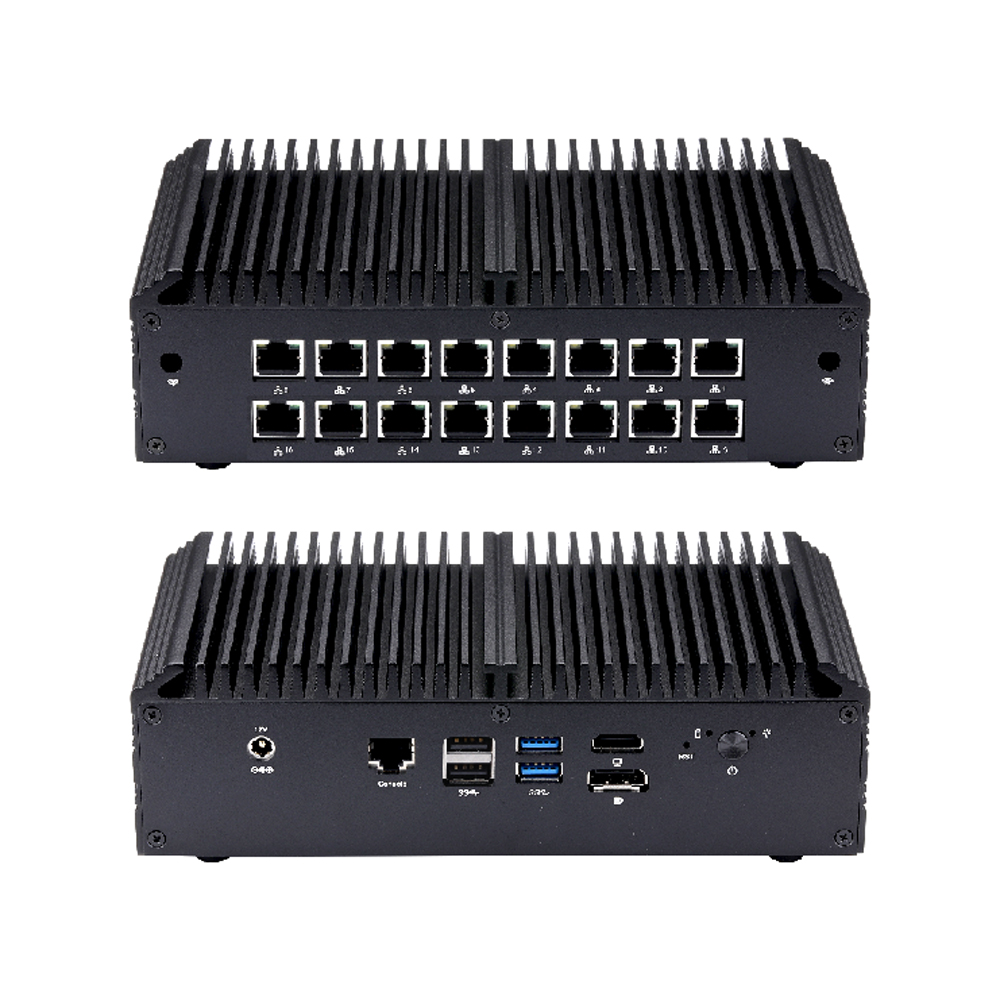

Q30900GP-S10
Q30900GP-S10
Q30900GEX-S20
Q30900GEX-S20
Q30900GE-S13
Q30900GE-S13
Q30900GP-S20
Q30900GP-S20
Адправіць запыт
MB4U860-0912MB4U860-0921MB4U860-0931MB4U860-0951MB4U860-0971MB4U860-0952MB4U860-1011MB4U860-1012MB4U860-1021MB4U860-1031MB4U860-1051MB4U860-1071MB4U860-1072MB4U860-1073IntelCeleronPentiumCore i3Core i5Core i7

Main Features

  • Intel 8th Whiskey Lake-U Processor
  • Intel 8th Coffee Lake-U Processor
  • Intel 10th Comet lake-U Processor
  • 1 × Display Port, 1 × HDMI, 1 × VGA (Option)
  • 4 × USB 3.0, 1 × SATA 3.0, 6 × RS-232
  • 1 × M.2, 1 × mSATA,1 × Mini-PCIe
  • 8 × Intel I225-V/I226-V 2.5G LAN

Працэсарная сістэма

CPU• Intel 8th Whiskey Lake-U Processor • Intel 8th Coffee Lake-U Processor • Intel 10th Comet lake-U Processor
ЧыпсэтBy CPU
Памеры165 × 115mm
Колькасць ядраўBy CPU
Макс. хуткасцьBy CPU
Кэш L2By CPU
BIOSUEFI

Памяць

ТэхналогіяDDR4 2133/2400MHz SDRAM
Макс.32GB
Socket1 × SO-DIMM

Графіка

КантролерBy CPU
VRAMShared Memory
Display Port1
HDMI1 (Support HDMI 1.4a)
МультыэкранYes

Ethernet

Інтэрфейс100/1000/2500Mbps
Кантролер8 × Intel I225-V/I226-V 2.5G LAN
Connector8 × RJ-45

Audio

КантролерNo

Пярэдні I/O

Кнопка сілкавання1 × Power Button, 1 × Reset Button
LED1 × Power LED, 1 × HDD LED
USB4 × USB 3.0
Паслядоўны порт1 × Connector, RS-232 (RJ-45) by Default,2 × USB 2.0 (Option)
Ethernet8
DC-IN1
HDMI1
Display Port1

Сховішча

Макс. хуткасць перадачы дадзеныхSATA 3.0 (6.0Gb/S)

Пашырэнне

mSATA1 × Full-length Mini PCIe for SSD
M.21 × M.2 for Wi-Fi (E key, Type: 2230)
Mini PCIe1 × Mini PCIe,Half-length Mini PCIe for Wi-Fi (Only for USB Device, Option) Full-length Mini PCIe for 4G by Default

Унутраны раз'ём

TPM1 (Option)
Канектар VGA1, 2 × 5Pin, Pitch 2.0mm (Option)
Паслядоўны порт6, 2 × 5Pin, Pitch 2.0mm, COM2/3 Support 5V/12V (Option)
RS-485COM2/3 can be set up as RS-485 (Option)
SATA1, SATA 3.0 (6.0Gb/S)
Раз'ём SATA PWR1, 1 × 4Pin, Pitch PH2.0mm
Слот SIM1
Перамычка аўтазапускуYes, 1 × 3Pin, Pitch 2.0mm
Перамычка ачысткі CMOSYes, 1 × 3Pin, Pitch 2.0mm
Раз'ём GPIO1, 2 × 5Pin, Pitch 2.0mm
Канектар USB 2.02, 2 × 5Pin, Pitch 2.54mm
Раз'ём пярэдняй панэлі1, 2 × 5Pin, Pitch 2.54mm
Канектар сілкавання1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin (Option)

Таймер Watchdog

ВыхадFrom Super I/O to Drag RESETCON#
Інтэрвал256 Segments,0,1,2,3,,,255 sec/min

Power

Уваход харчавання12V DC in, 5.5mm/2.5mm

Умовы эксплуатацыі

Рабочая тэмпература0-50℃

Аксесуары

АксесуарыCable for HDD

Падтрымка АС

OSWindows 10, Linux

Камплект пастаўкі

  • Motherboard × 1
  • SATA Combo Cable × 1

* Фактычная камплектацыя можа адрознівацца. Магчымы змены без папярэджання.

Заказ і выбар спецыфікацыі

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPСпецыфікацыя
MB4U860-0912 Whiskey Lake Celeron 4305U 2 / 2 2.2GHz 2M Intel UHD Graphics 15W
MB4U860-0921 Whiskey Lake Pentium 5405U 2 / 4 2.3GHz 2M Intel UHD Graphics 15W
MB4U860-0931 Whiskey Lake Core i3 8145U 2 / 4 2.1GHz ~ 3.9GHz 4M Intel UHD Graphics 15W
MB4U860-0951 Whiskey Lake Core i5 8265U 4 / 8 1.6GHz ~ 3.9GHz 6M Intel UHD Graphics 15W
MB4U860-0971 Whiskey Lake Core i7 8565U 4 / 8 1.8GHz ~ 4.6GHz 8M Intel UHD Graphics 15W
MB4U860-0952 Coffee Lake Core i5 8260U 4 / 8 1.6GHz ~ 3.9GHz 6M Intel UHD Graphics 620 15W
MB4U860-1011 Comet Lake Celeron 5205U 2 / 2 1.9GHz 2M Intel UHD Graphics 15W
MB4U860-1012 Comet Lake Celeron 5305U 2 / 2 2.3GHz 2M Intel UHD Graphics 15W
MB4U860-1021 Comet Lake Pentium 6405U 2 / 4 2.4GHz 2M Intel UHD Graphics 15W
MB4U860-1031 Comet Lake Core i3 10110U 2 / 4 2.1GHz ~ 4.1GHz 4M Intel UHD Graphics 15W
MB4U860-1051 Comet Lake Core i5 10210U 4 / 8 1.6GHz ~ 4.2GHz 6M Intel UHD Graphics 15W
MB4U860-1071 Comet Lake Core i7 10610U 4 / 8 1.8GHz ~ 4.9GHz 8M Intel UHD Graphics 15W
MB4U860-1072 Comet Lake Core i7 10810U 6 / 12 1.1GHz ~ 4.9GHz 12M Intel UHD Graphics 15W
MB4U860-1073 Comet Lake Core i7 10710U 6 / 12 1.1GHz ~ 4.7GHz 12M Intel UHD Graphics 15W
MB4U860-1074 Comet Lake Core i7 10510U 4 / 8 1.8GHz ~ 4.9GHz 8M Intel UHD Graphics 15W
