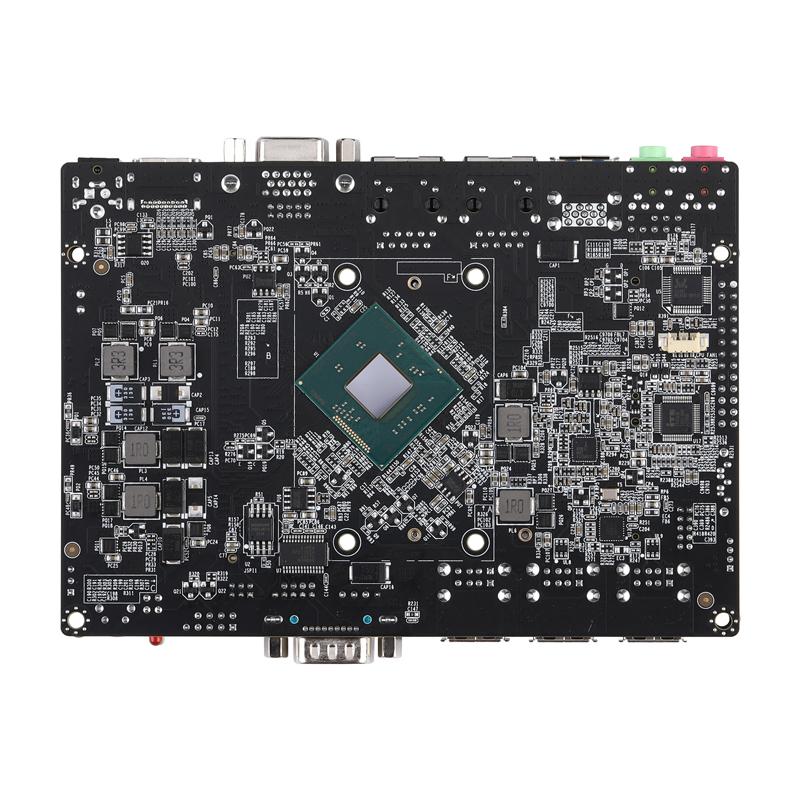

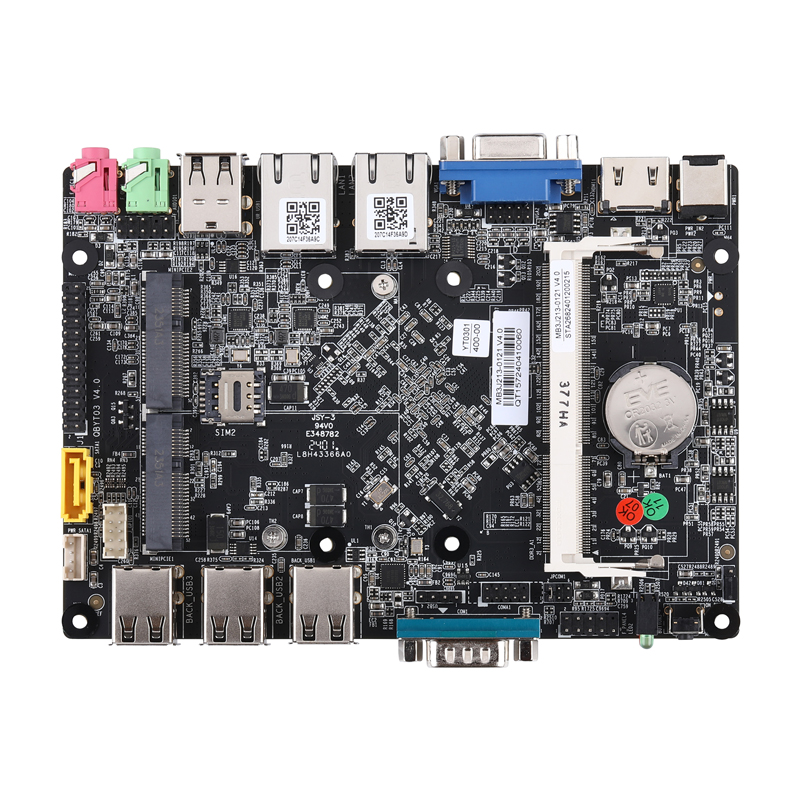

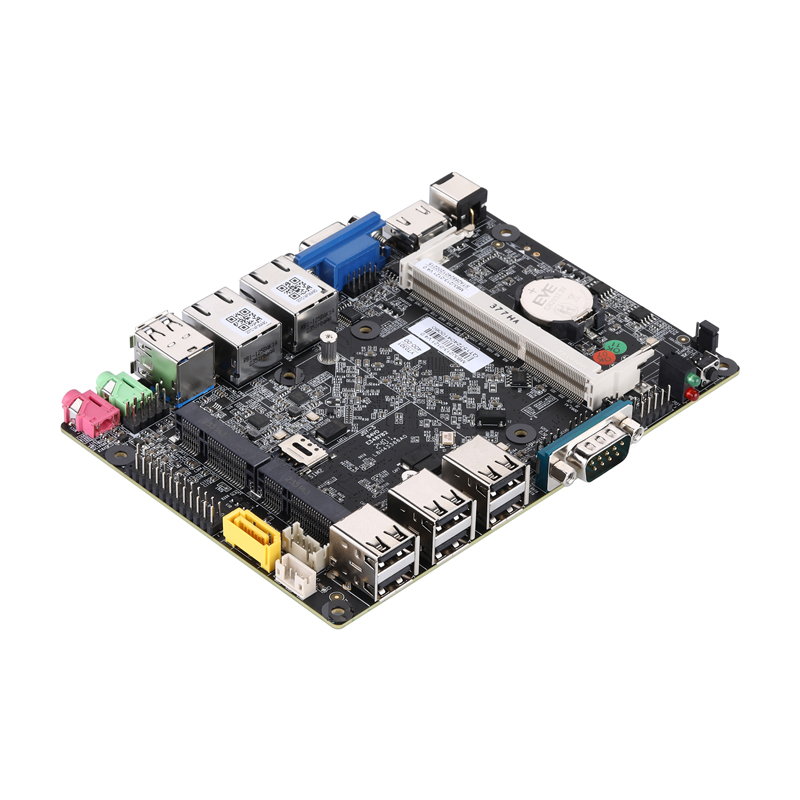

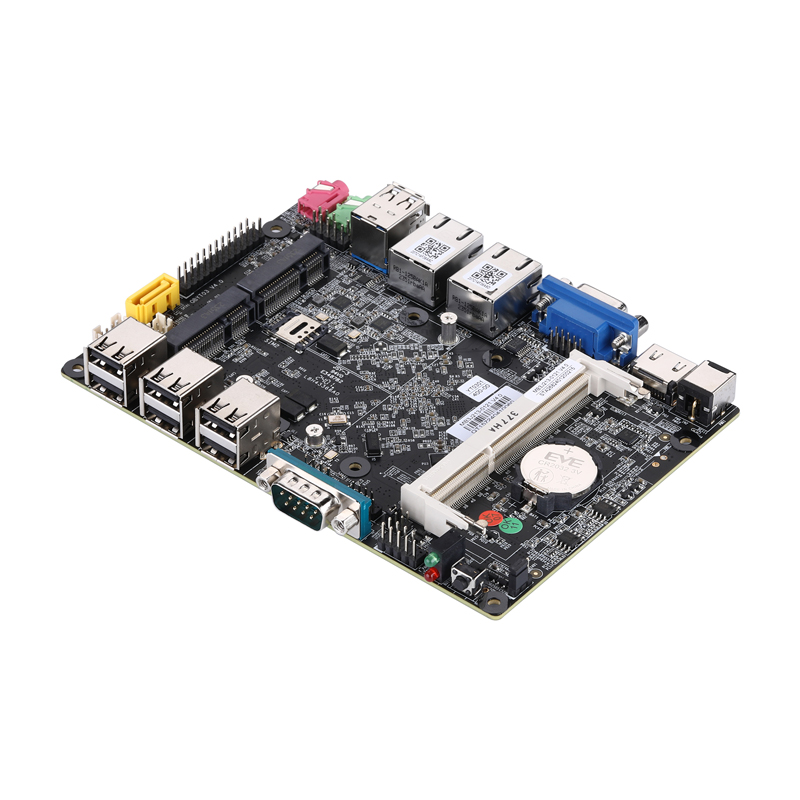

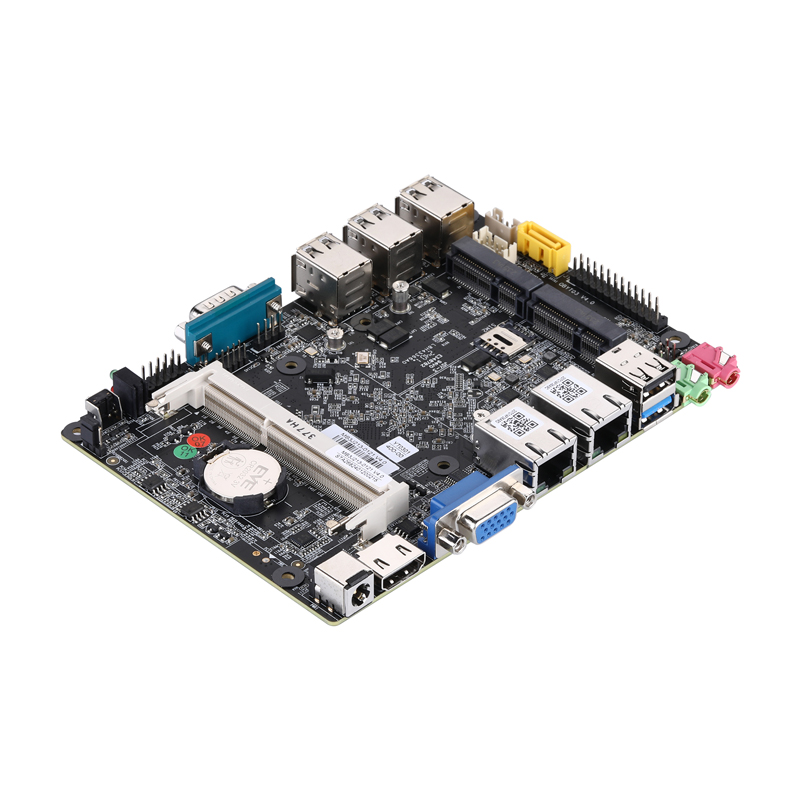

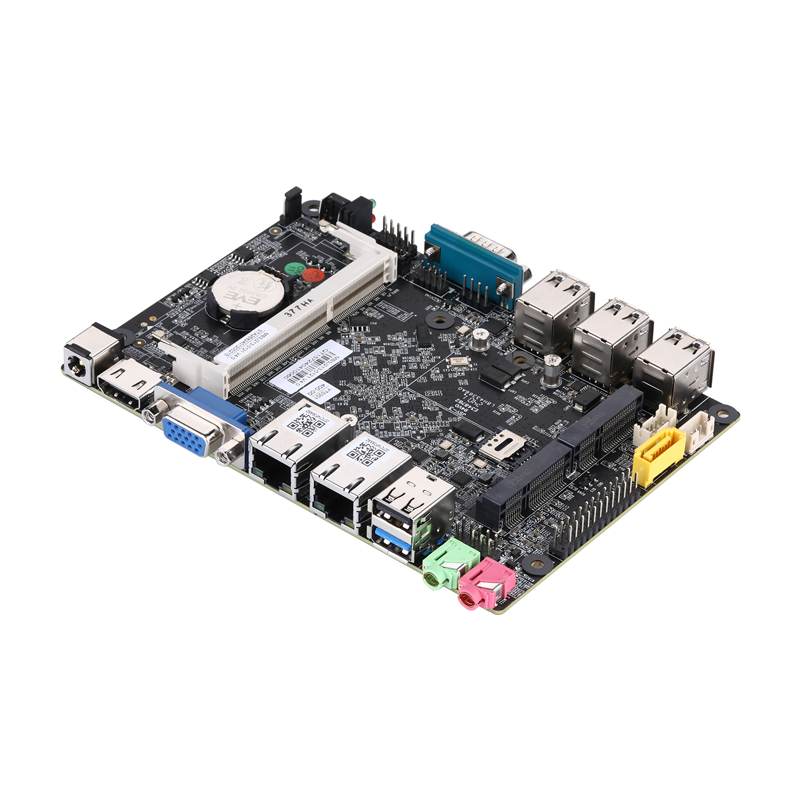

Základní deska MB3J213-0100 série

Name: Základní deska MB3J213-0100 série
Brand: Qotom
SKU: MB3J213-0100

Model: MB3J213-0100

Celkem LAN2

Rychlost LAN1G RJ45

Sériové porty7

Klíčové specifikace

CPU: Bay Trail
Paměť: DDR3L SO-DIMM · Max 8GB
LAN: 2
Úložiště: mSATA, SATA
Rozměr desky: 148x104

Kompatibilní systémy

Q1800G2-X Q1900G2-X MB3J213-0122 MB3J213-0125 MB3J213-0111 MB3J213-0121 MB3J213-0123 MB3J213-0134 MB3J113-0121 Intel Bay Trail Pentium Celeron ATOM N2840 J1800 J1900 N2920 N2930 N3540

Main Features

Intel Bay Trail Processor
1 × VGA, 1 × HDMI, 7 × RS-232
1 × USB 3.0, 7 × USB 2.0, 1 × SATA 3.0
1 × Mini-PCIe, 1 × mSATA
2 × Realtek Gigabit LAN

Související produkty

Mini PC Q10100X S04 série

Q10100X-S04

Mini PC Q10100XP S04 série

Q10100XP-S04

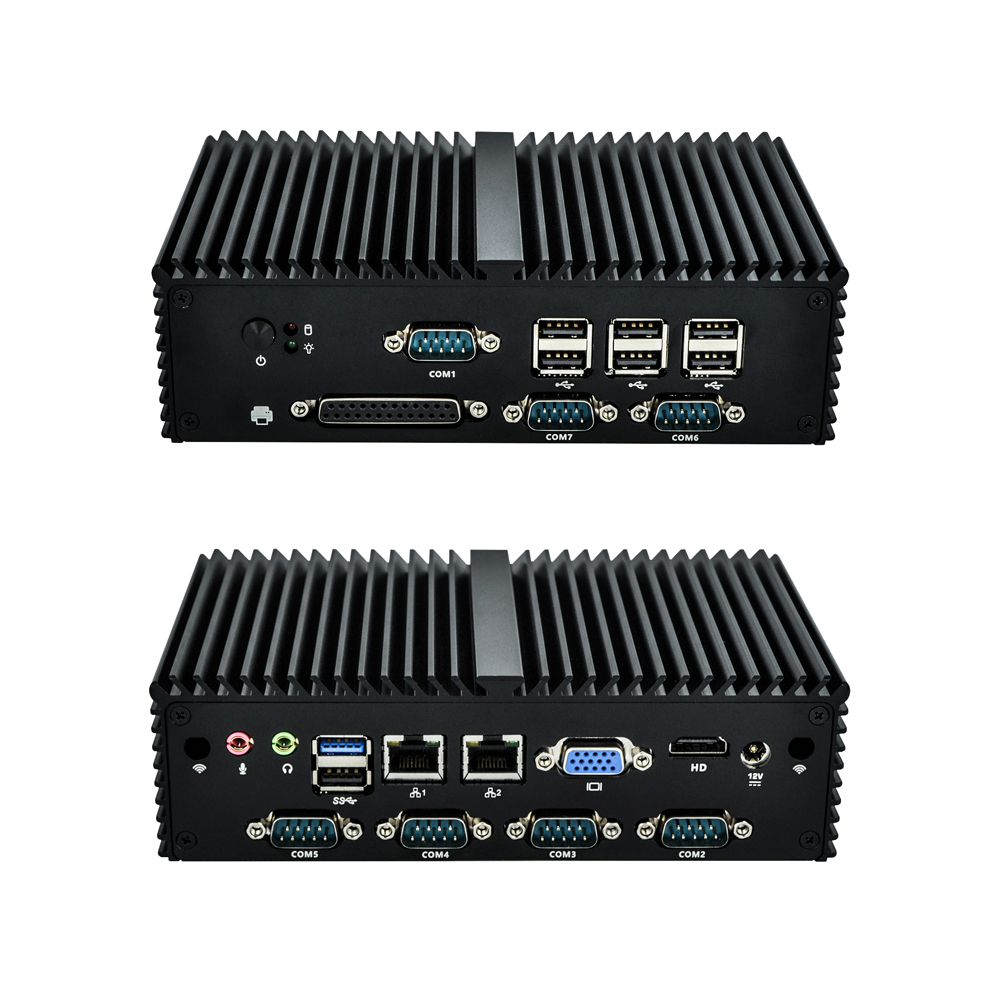

Mini PC Q10100XL S04 série

Q10100XL-S04

Mini PC Q10100P S02 série

Q10100P-S02

Mini PC Q10100P S08 série

Q10100P-S08

Mini PC Q10100G4 S01 série

Q10100G4-S01

CPU	Intel Bay Trail Processor
Čipová sada	By CPU
Rozměr	148× 104mm
Počet jader	By CPU
Max. rychlost	By CPU
L2 cache	By CPU
BIOS	UEFI

Technologie	DDR3L 1333/1600MHz SDRAM
Max.	8GB
Socket	1× SO-DIMM

Řadič	By CPU
VRAM	Shared Memory
VGA	1
HDMI	1
Multi displej	Yes

Rozhraní	10/100/1000Mbps
Řadič	2× Realtek Gigabit LAN
Connector	2× RJ-45

Tlačítko napájení	1
LED	1× Power LED,1× HDD LED
USB	6× USB 2.0
Sériový port	1× RS-232,Pin 9 supports 5V/12V

Základní deska MB3J213-0100 série

Klíčové specifikace

Kompatibilní systémy

Main Features

Procesorový systém

Paměť

Grafika

Ethernet

Audio

Přední I/O

Zadní I/O

Úložiště

Rozšíření

Vnitřní konektor

Provozní podmínky

Příslušenství

Podpora OS

Obsah balení

Výběr objednávky a specifikace

BIOS & Firmware

Stahování ovladačů

Související produkty

USB	1× USB 3.0,1× USB 2.0
Audio	2 (Line-out,Mic-in)
DC-IN	1
VGA	1
HDMI	1
Ethernet	2

mSATA	1× Full-length Mini PCIe for SSD
Mini PCIe	1× Mini PCIe, Full-length Mini PCIe for 4G Half-length Mini PCIe for Wi-Fi by Default

VGA	1, 2 × 5Pin, Pitch 2.0mm
Sériový port	6, 2 × 13Pin, Pitch 2.54mm (Option)
Sériový port	1, 2 × 5Pin, Pitch 2.0mm
RS-485	0
SATA	1, SATA 3.0 (6.0Gb/S)
SATA napájecí konektor	1, 1 × 4Pin, Pitch PH2.0mm
Slot SIM	1
Jumper AutoStart	Yes, 1 × 3Pin, Pitch 2.54mm
Jumper vymazání CMOS	0
GPIO konektor	1, 2 × 5Pin, Pitch 2.0mm
USB 2 header	1, 1 × 4Pin, Pitch 2.54mm
Konektor předního panelu	1, 2 × 5Pin, Pitch 2.54mm
Header reproduktorů	1, 2 × 5Pin, Pitch 2.54mm
Napájecí header	1, 1 × 2Pin, Pitch 5.5mm (Option)
Vstupní napájení	12V DC in, 5.5mm/2.5mm

Ordering Code	Legacy Model	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP
MB3J213-0111	Q1800G2-X	Bay trail	Celeron	J1800	2 / 2	2.41Ghz ~ 2.58Ghz	1M	Intel HD Graphics	10W
MB3J213-0121	Q1900G2-X	Bay trail	Celeron	J1900	4 / 4	2.00Ghz ~ 2.42Ghz	2M	Intel HD Graphics	10W
MB3J213-0122	-	Bay trail	Celeron	N2920	4 / 4	1.86Ghz ~ 2.00Ghz	2M	Intel HD Graphics	7.5W
MB3J213-123	-	Bay trail	Celeron	N2930	4 / 4	1.83Ghz ~ 2.16Ghz	2M	Intel HD Graphics	7.5W
MB3J213-0134	MB3J213-0125	Bay trail	Pentium	N3540	4 / 4	2.16Ghz ~ 2.66Ghz	2M	Intel HD Graphics	7.5W
