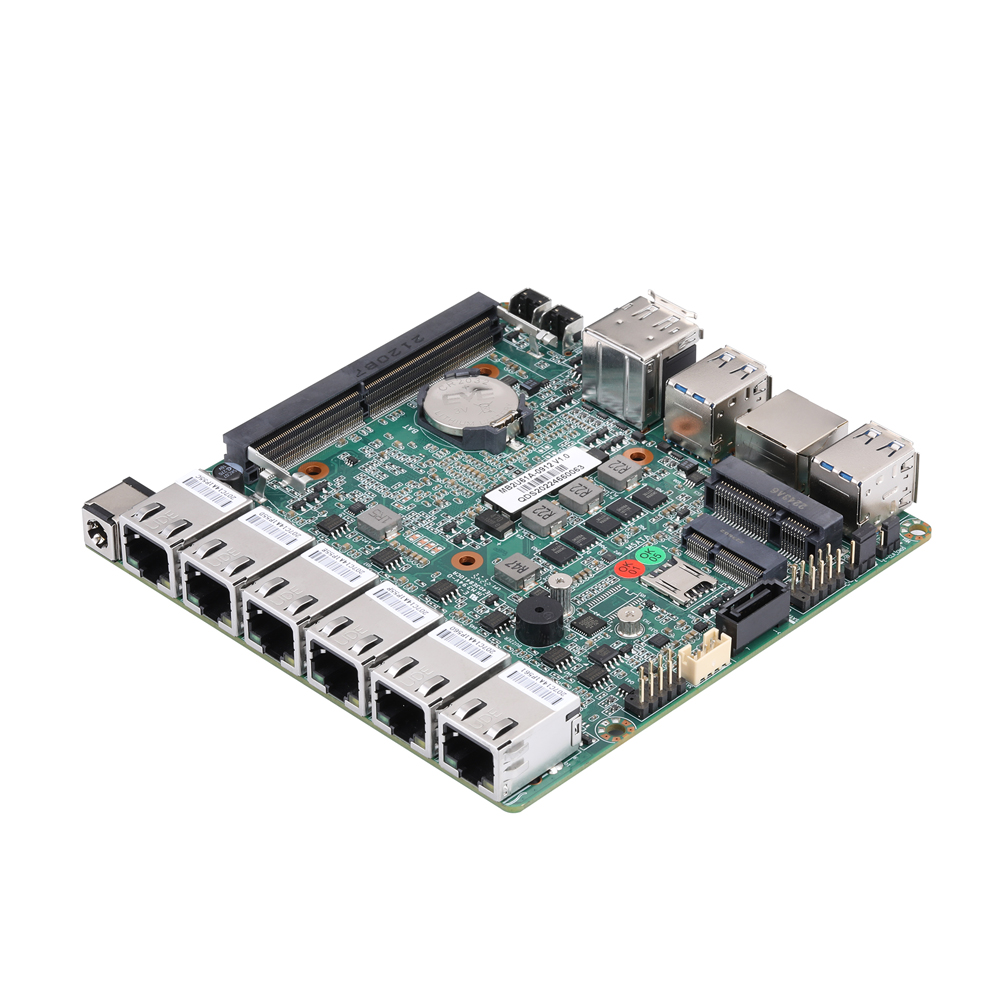

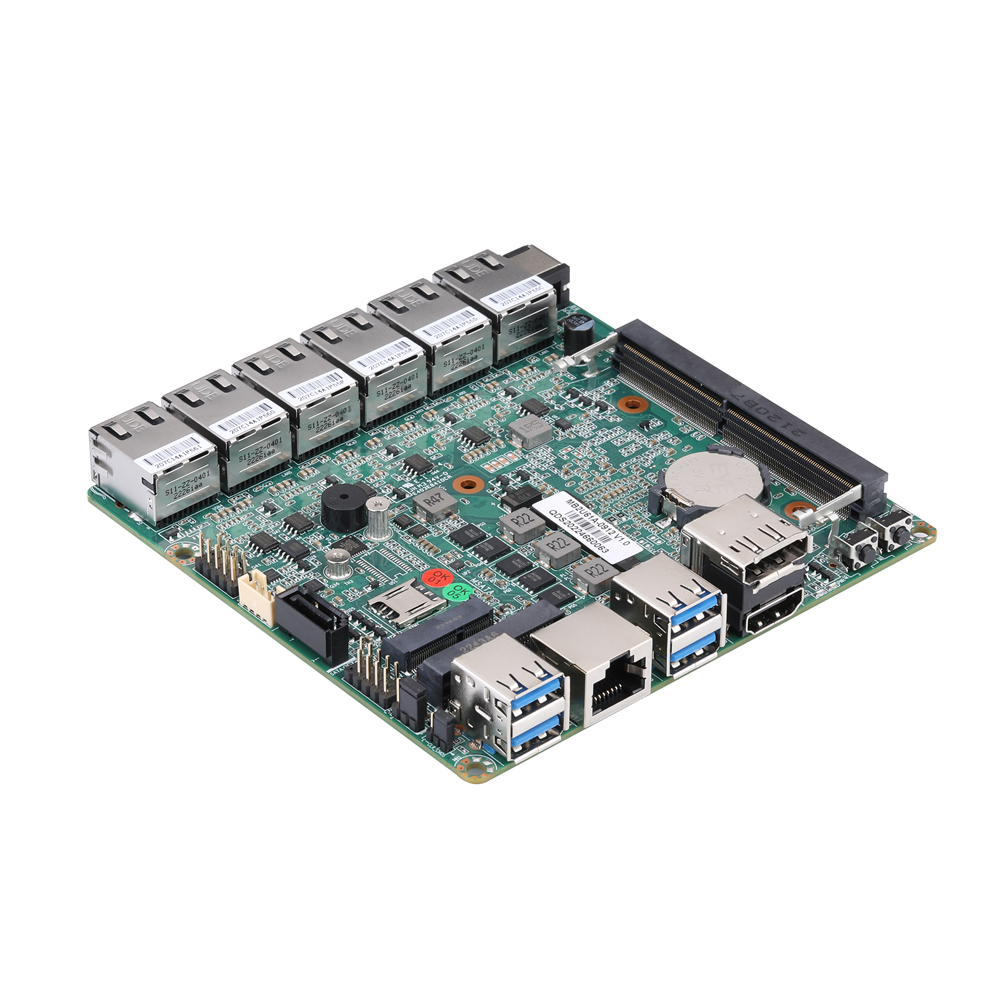

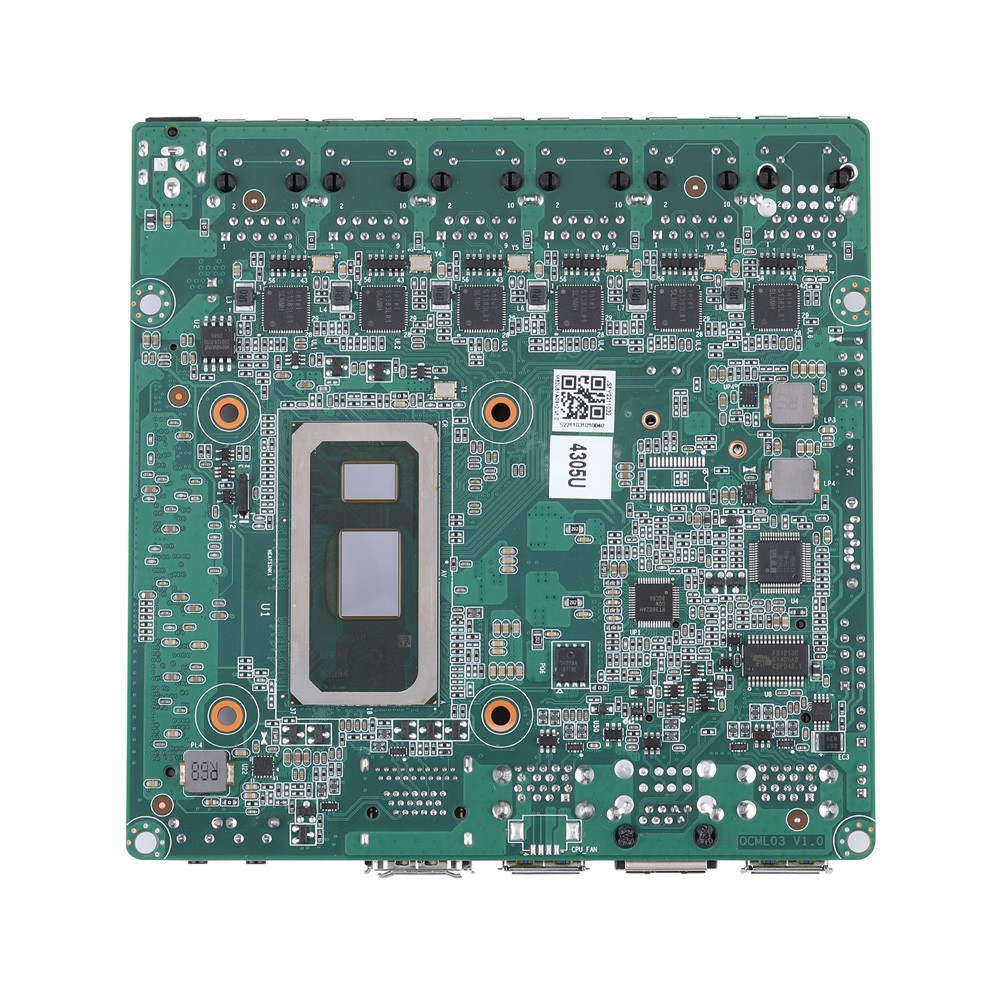

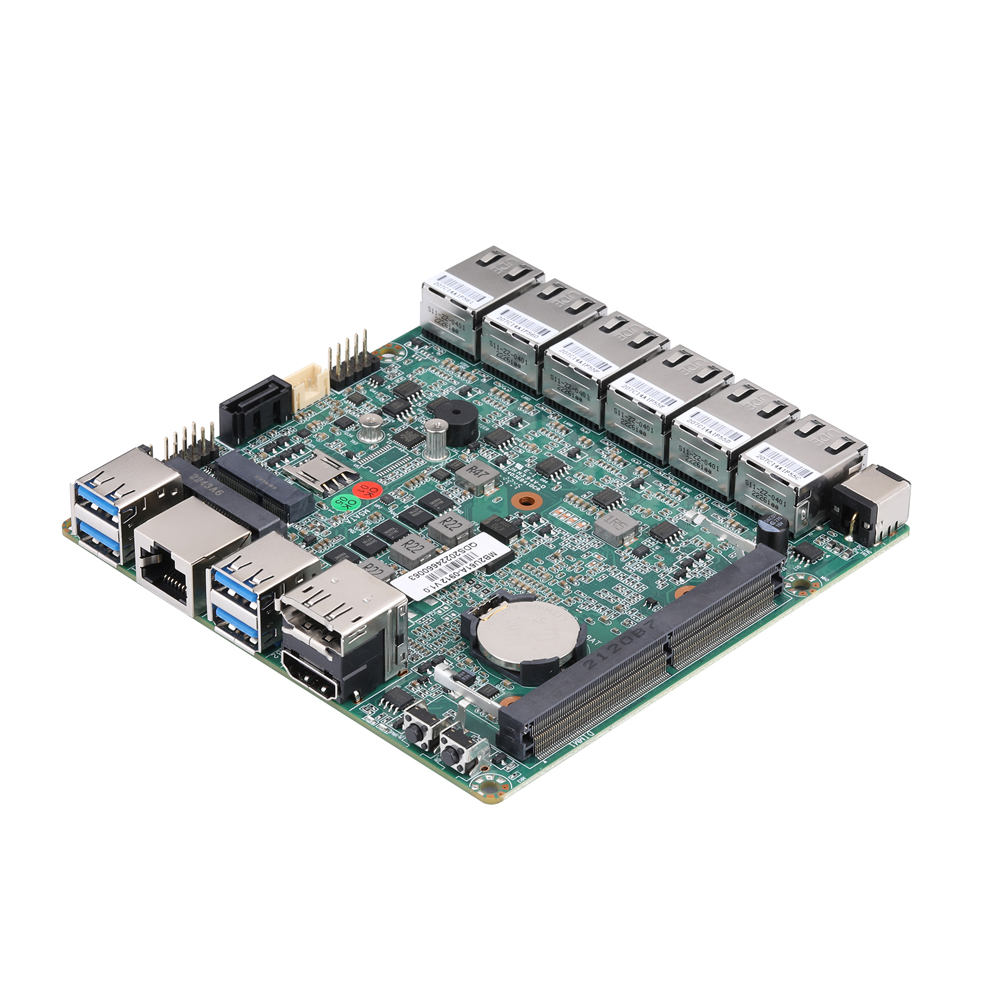

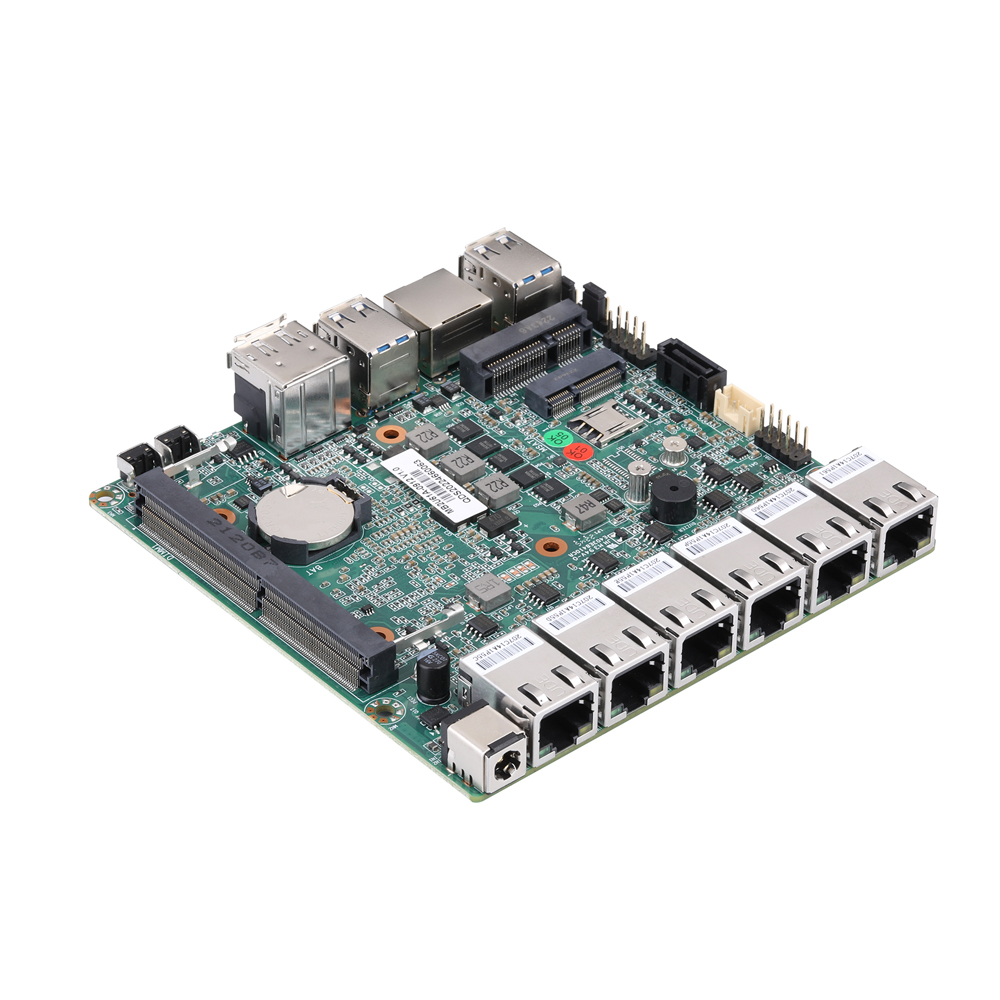

Płyta główna MB2U61A-0900 Series

Name: Płyta główna MB2U61A-0900 Series
Brand: Qotom
SKU: MB2U61A-0900

Model: MB2U61A-0900

Łączna liczba LAN6

Prędkość LAN2.5G RJ45

Porty szeregowe1

Kluczowe specyfikacje

CPU: Whiskey Lake / Coffee Lake / Comet lake
Pamięć: DDR4 SO-DIMM · Maks. 32GB
LAN: 6
Magazyn: mSATA, SATA
Rozmiar płyty: 120x120

Kompatybilne systemy

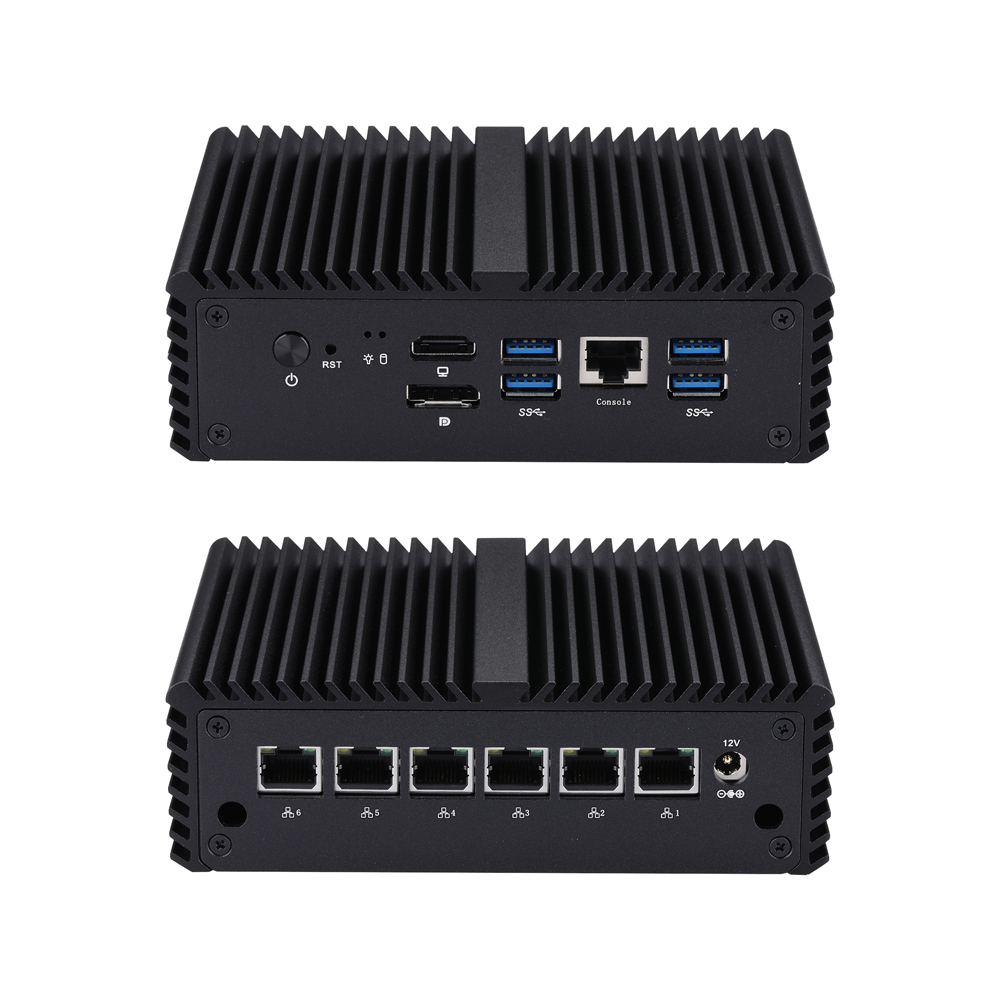

Q30900G6-S08

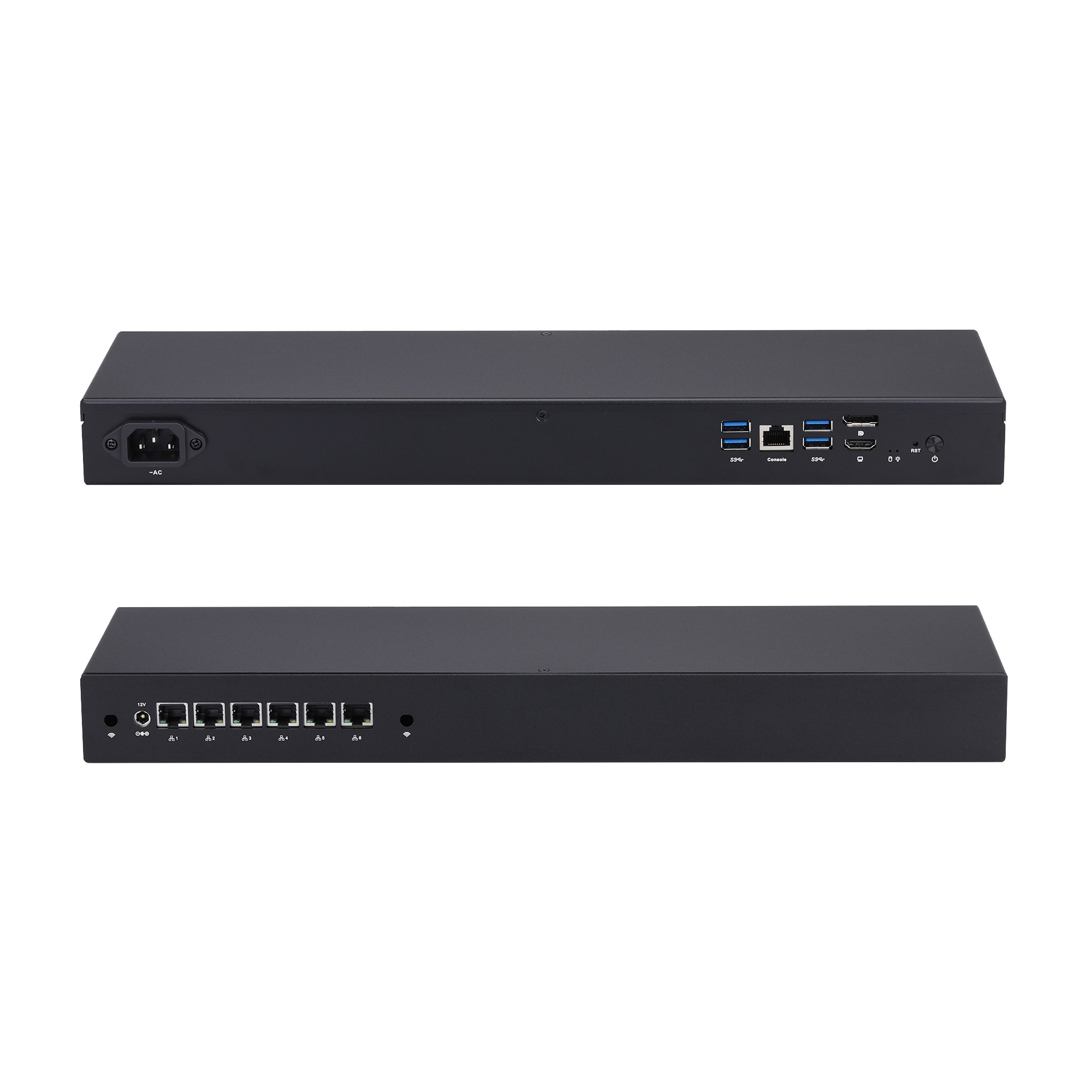

Q30900G6-1U09

Wyślij zapytanie

Main Features

Intel 8th Whiskey Lake-U Processor
Intel 8th Coffee Lake-U Processor
Intel 10th Comet lake-U Processor
1 × Display Port, 1 × HDMI
4 × USB 3.0, 1 × SATA 3.0
1 × M.2, 1 × mSATA,1 × Mini-PCIe
6 × Intel I225-V/I226-V 2.5G LAN

Powiązane produkty

Płyta główna MB7UT1X-1500 Series

MB7UT1X-1500

Mini PC Q30900SP seria S20

Q30900SP-S20

Mini PC Q30900GP seria S20

Q30900GP-S20

Mini PC Q30900P Seria S08

Q30900P-S08

Mini PC Q30900GE seria S13

Q30900GE-S13

Mini PC Q30900X Seria S20

Q30900X-S20

CPU	• Intel 8th Whiskey Lake-U Processor • Intel 8th Coffee Lake-U Processor • Intel 10th Comet lake-U Processor
Chipset	By CPU
Wymiar	120 × 120mm
Liczba rdzeni	By CPU
Maks. prędkość	By CPU
Pamięć L2	By CPU
BIOS	UEFI

Technologia	DDR4 2133/2400MHz SDRAM
Maks.	32GB
Socket	1 × SO-DIMM

Kontroler	By CPU
VRAM	Shared Memory
DisplayPort	1
HDMI	1 (Support HDMI 1.4a)
Wieloekranowy	Yes

Interfejs	100/1000/2500Mbps
Kontroler	6× Intel I225-V/I226-V 2.5G LAN
Connector	6 × RJ-45

Przycisk zasilania	1 × Power Button, 1 × Reset Button
LED	1 × Power LED, 1 × HDD LED
USB	4 × USB 3.0
Port szeregowy	1 × Connector, RS-232 (RJ-45) by Default,2 × USB 2.0 (Option)
DC-IN	1
Ethernet	6
HDMI	1
DisplayPort	1

Seria Mini PC

Seria Płyt Głównych

Seria NAS do Przechowywania

Seria OPS

Seria Panel PC

Akcesoria

Płyta główna MB2U61A-0900 Series

Kluczowe specyfikacje

Kompatybilne systemy

Main Features

System procesora

Pamięć

Grafika

Ethernet

Audio

Przednie I/O

Pamięć masowa

Rozszerzenia

Złącze wewnętrzne

Watchdog Timer

Power

Środowisko

Akcesoria

Obsługa OS

Zawartość opakowania

Wybór zamówienia i specyfikacji

BIOS & Firmware

Pobieranie sterowników

Powiązane produkty

M.2	1 × M.2 for Wi-Fi (E key, Type: 2230)
Mini-PCIe/ mSATA	1 × Mini PCIe Full-length Mini PCIe for SSD by Default Full-length Mini PCIe for 4G

TPM	1 (Option)
SATA	1, SATA 3.0 (6.0Gb/S)
Złącze zasilania SATA	1, 1 × 4Pin, Pitch PH2.0mm
Gniazdo SIM	1
Zwora AutoStart	Yes, 1 × 3Pin, Pitch 2.54mm
Zwora czyszczenia CMOS	Yes, 1 × 3Pin, Pitch 2.0mm
Złącze USB 2.0	2, 2 × 5Pin, Pitch 2.54mm
Złącze panelu przedniego	1, 2 × 5Pin, Pitch 2.54mm
Nagłówek zasilania	1, 1 × 2Pin, Pitch 3.5mm, Phoenix 2Pin (Option)

Wyjście	From Super I/O to Drag RESETCON#
Interwał	256 Segments,0,1,2,3,,,255 sec/min

Ordering Code	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP
MB2U61A-0912	Whiskey Lake	Celeron	4305U	2 / 2	2.2GHz	2M	Intel UHD Graphics	15W
MB2U61A-921	Whiskey Lake	Pentium	5405U	2 / 4	2.3GHz	2M	Intel UHD Graphics	15W
MB2U61A-931	Whiskey Lake	Core i3	8145U	2 / 4	2.1GHz ~ 3.9GHz	4M	Intel UHD Graphics	15W
MB2U61A-951	Whiskey Lake	Core i5	8265U	4 / 8	1.6GHz ~ 3.9GHz	6M	Intel UHD Graphics	15W
MB2U61A-971	Whiskey Lake	Core i7	8565U	4 / 8	1.8GHz ~ 4.6GHz	8M	Intel UHD Graphics	15W
MB2U61A-952	Coffee Lake	Core i5	8260U	4 / 8	1.6GHz ~ 3.9GHz	6M	Intel UHD Graphics 620	15W
MB2U61A-1011	Comet Lake	Celeron	5205U	2 / 2	1.9GHz	2M	Intel UHD Graphics	15W
MB2U61A-1012	Comet Lake	Celeron	5305U	2 / 2	2.3GHz	2M	Intel UHD Graphics	15W
MB2U61A-1021	Comet Lake	Pentium	6405U	2 / 4	2.4GHz	2M	Intel UHD Graphics	15W
MB2U61A-1031	Comet Lake	Core i3	10110U	2 / 4	2.1GHz ~ 4.1GHz	4M	Intel UHD Graphics	15W
MB2U61A-1051	Comet Lake	Core i5	10210U	4 / 8	1.6GHz ~ 4.2GHz	6M	Intel UHD Graphics	15W
MB2U61A-1071	Comet Lake	Core i7	10610U	4 / 8	1.8GHz ~ 4.9GHz	8M	Intel UHD Graphics	15W
MB2U61A-1072	Comet Lake	Core i7	10810U	6 / 12	1.1GHz ~ 4.9GHz	12M	Intel UHD Graphics	15W
MB2U61A-1073	Comet Lake	Core i7	10710U	6 / 12	1.1GHz ~ 4.7GHz	12M	Intel UHD Graphics	15W
MB2U61A-1074	Comet Lake	Core i7	10510U	4 / 8	1.8GHz ~ 4.9GHz	8M	Intel UHD Graphics	15W
