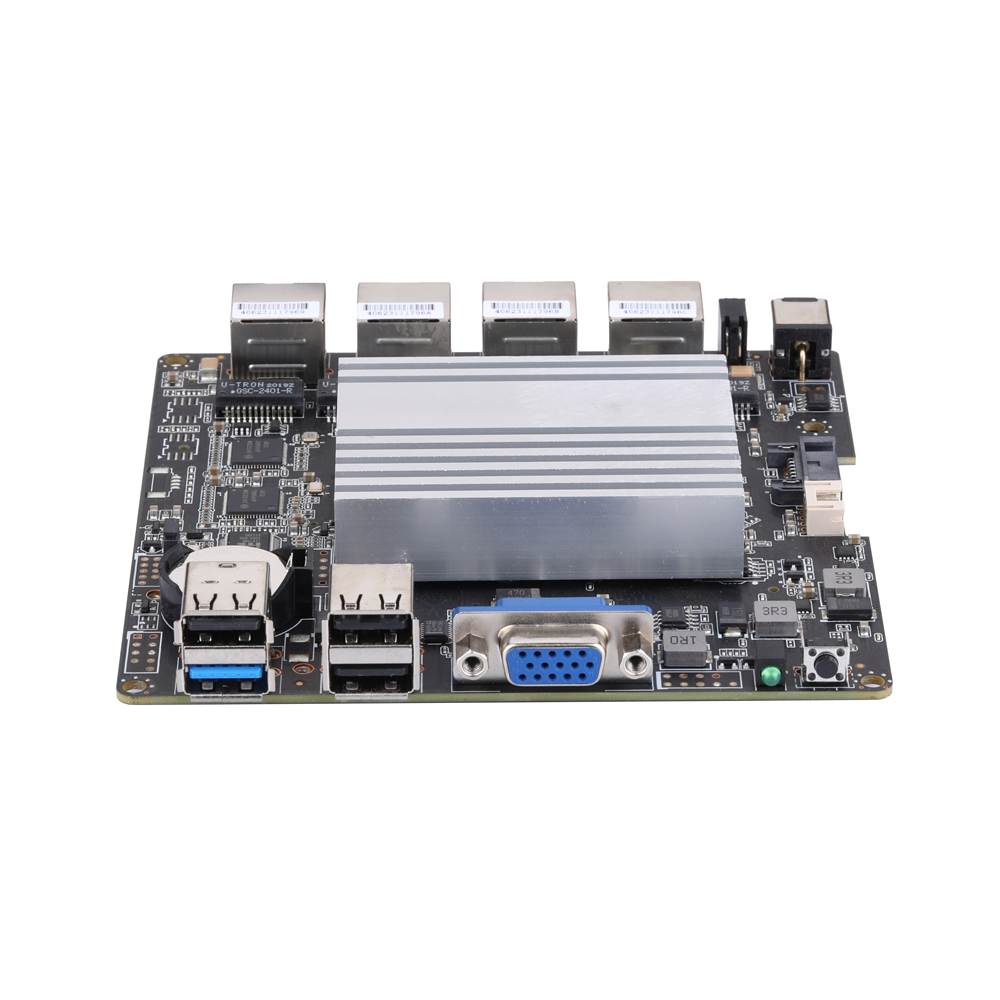

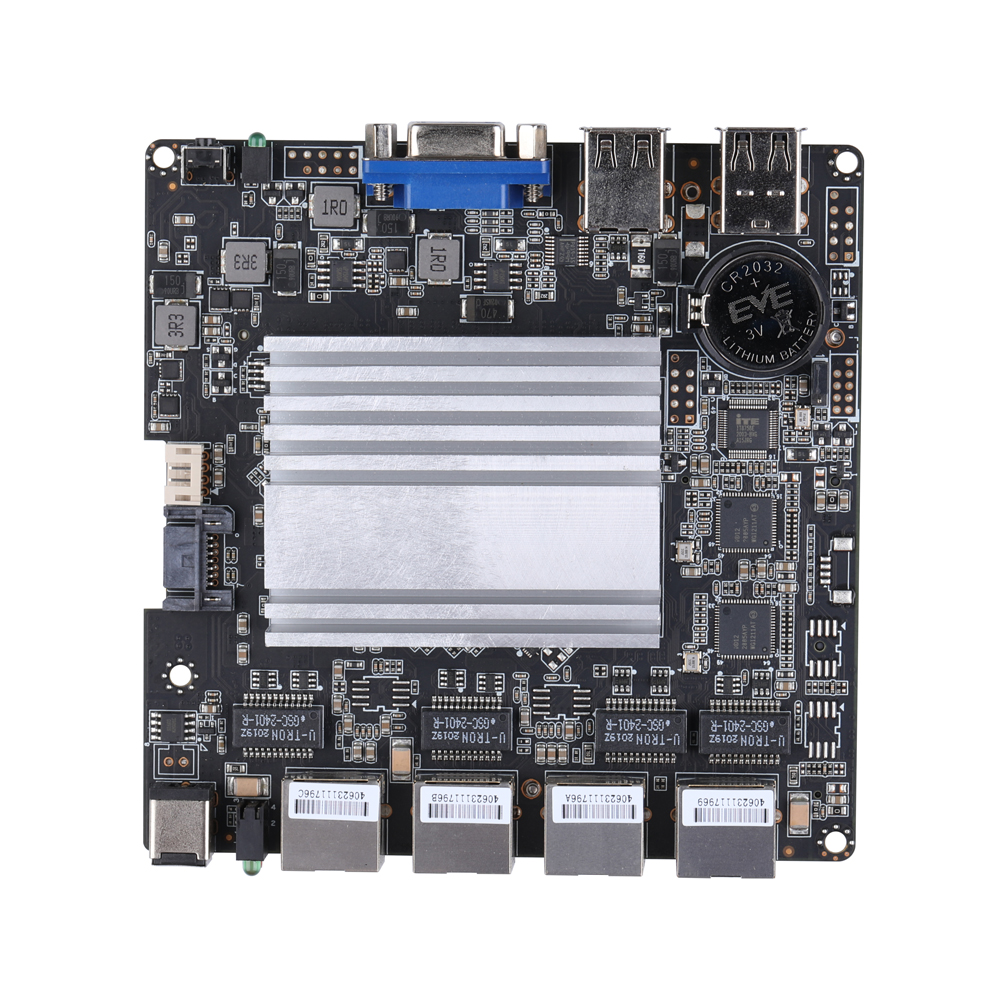

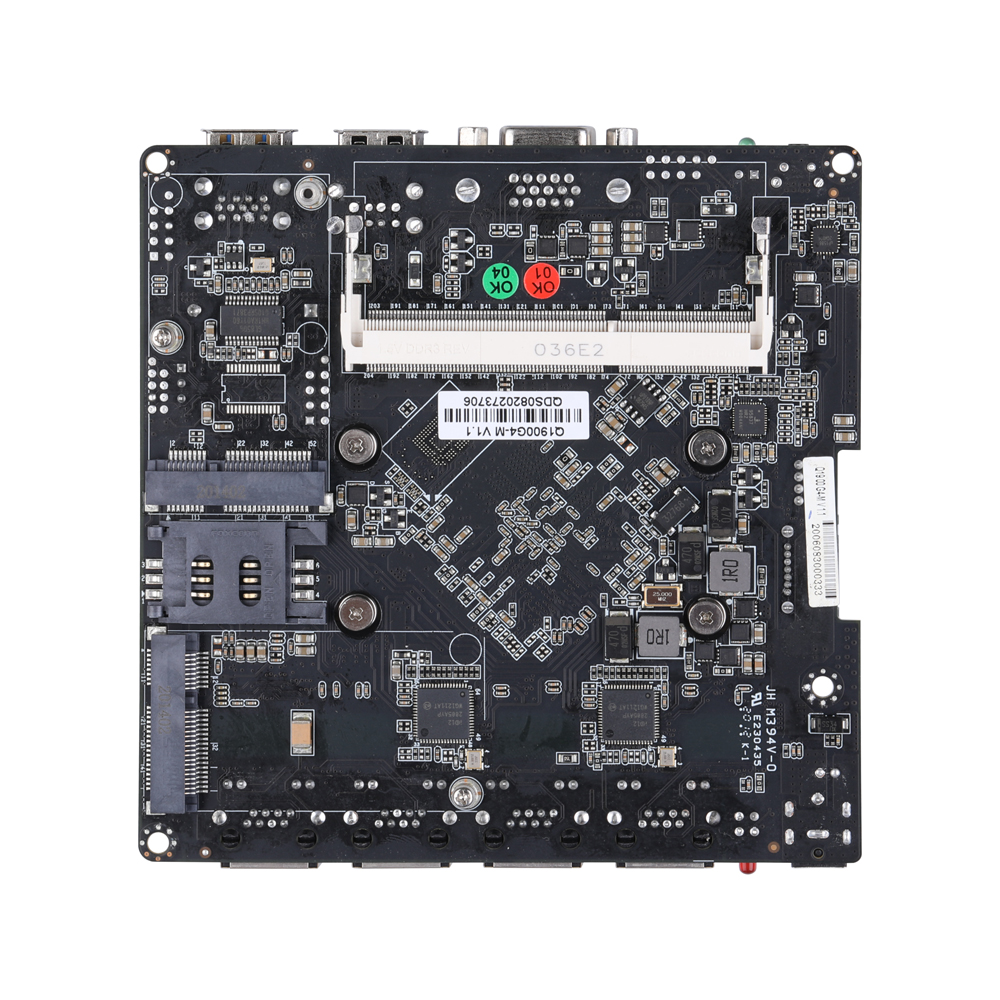

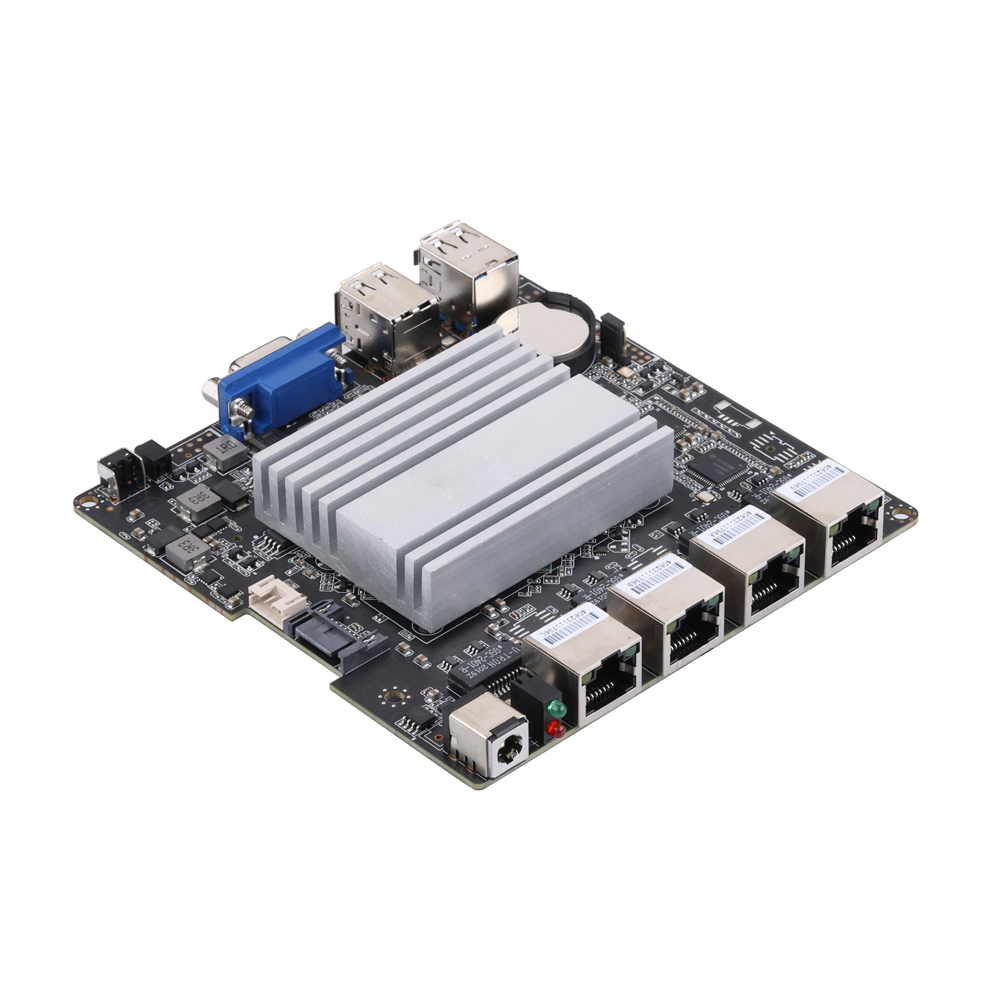

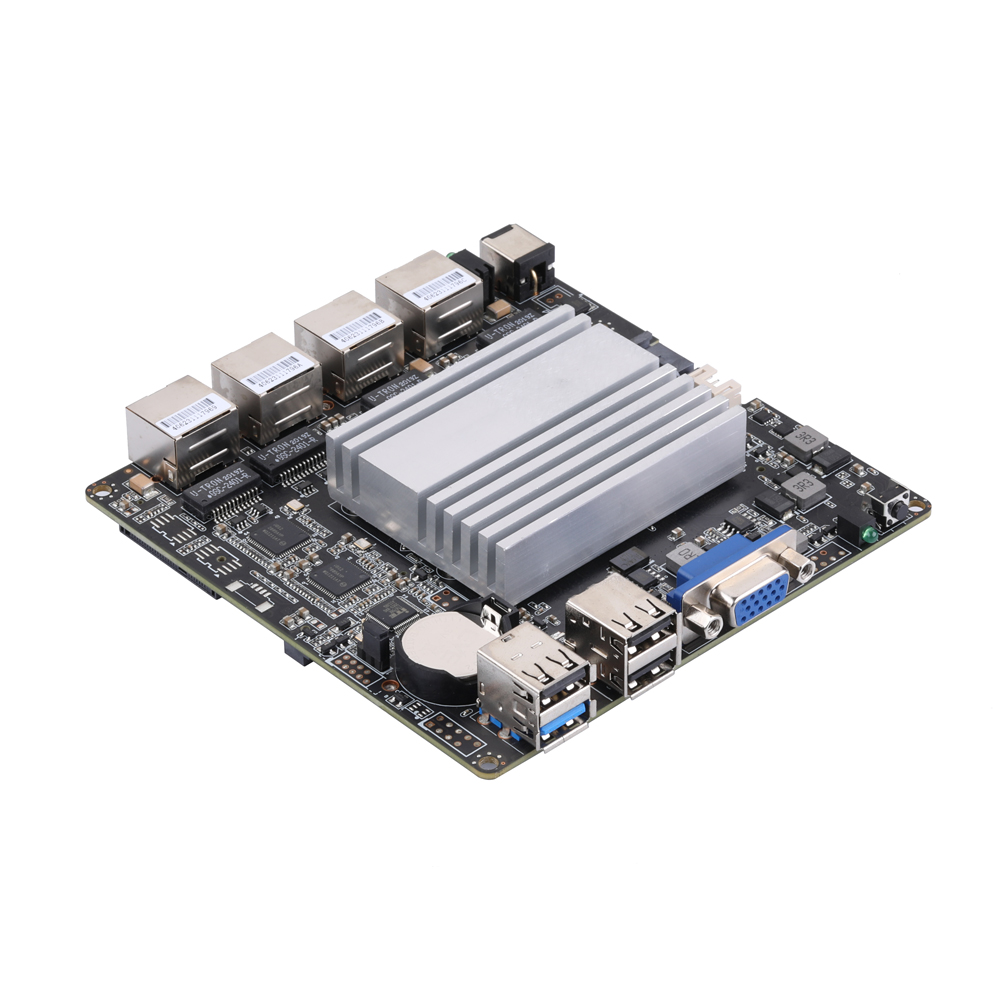

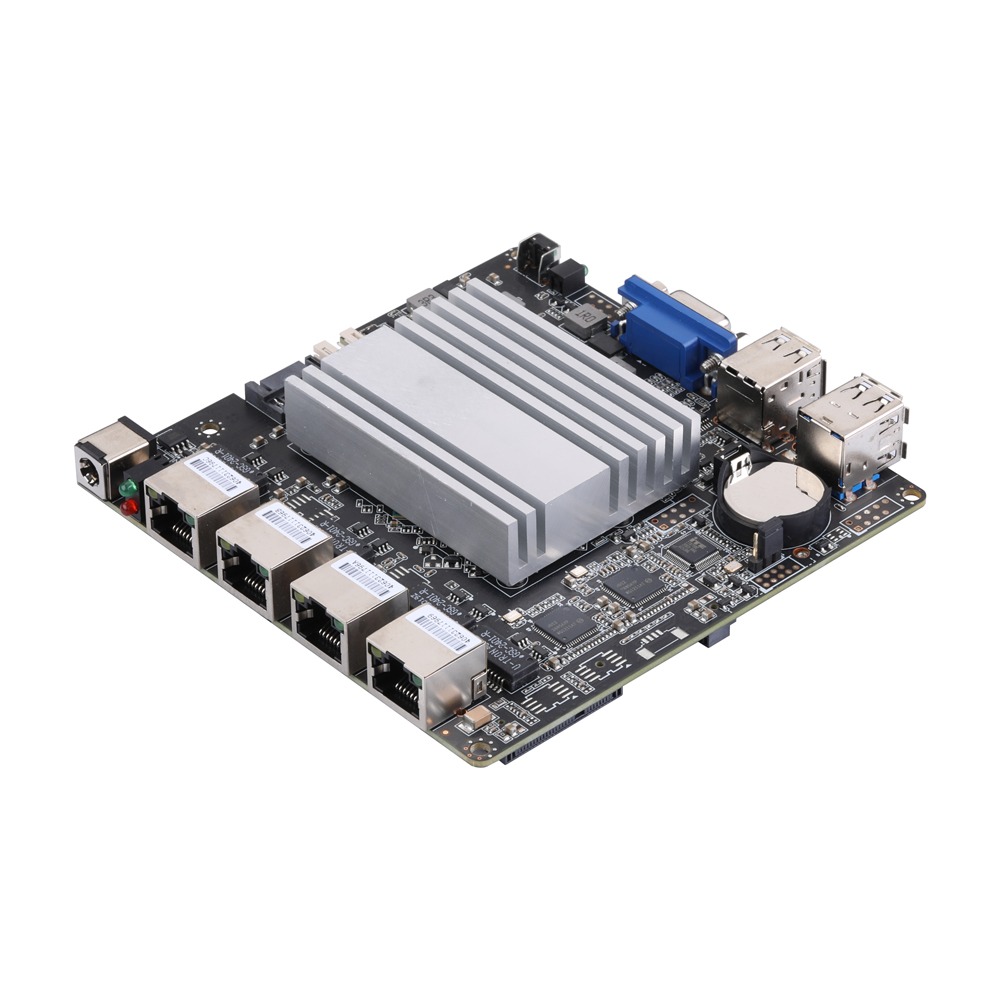

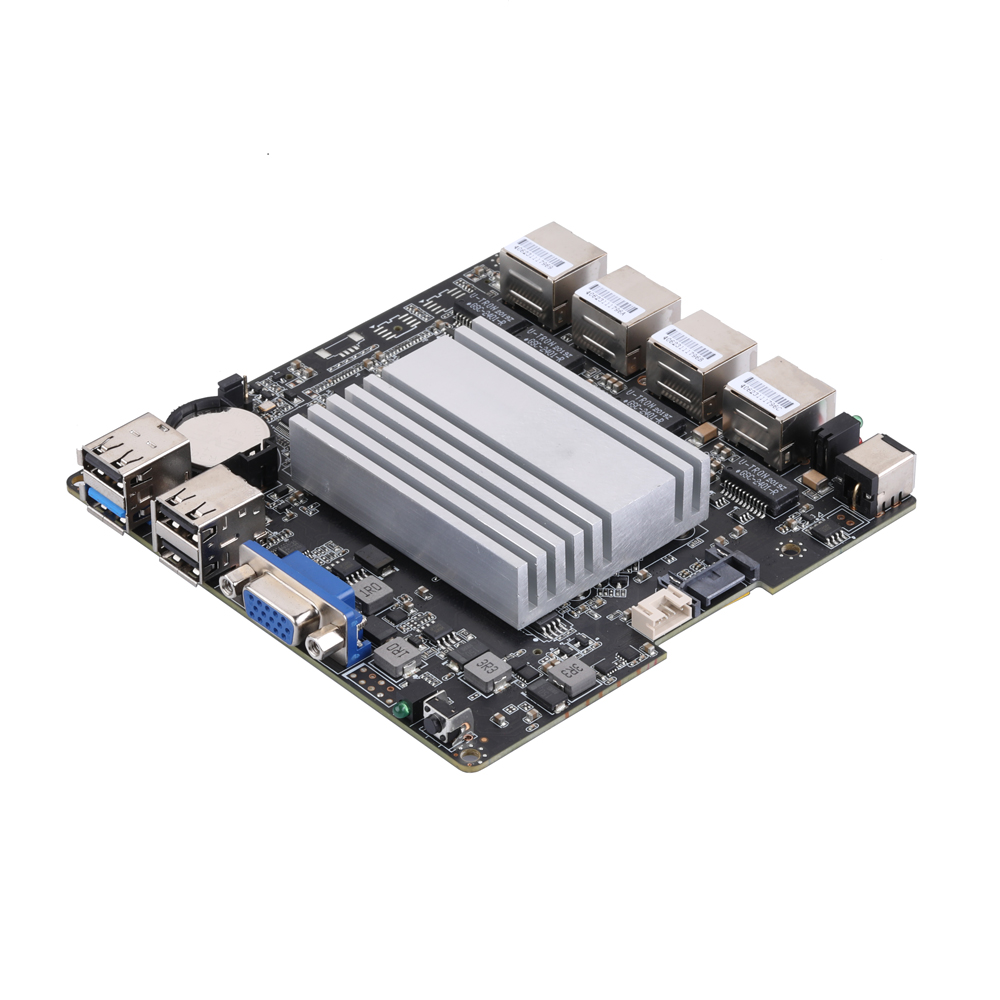

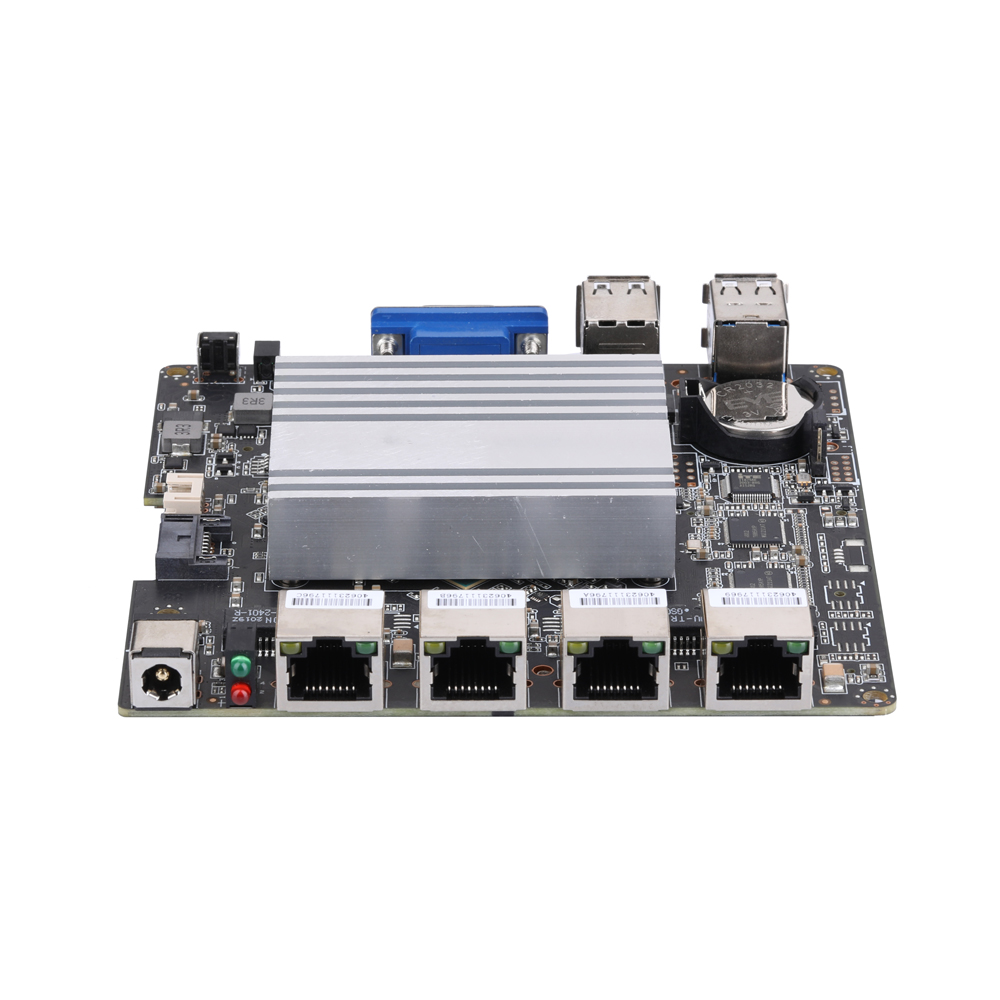

เมนบอร์ดซีรีส์ MB2J401-0100

Name: เมนบอร์ดซีรีส์ MB2J401-0100
Brand: Qotom
SKU: MB2J401-0100

รุ่น: MB2J401-0100

จำนวนพอร์ต LAN4

ความเร็ว LAN1G RJ45

ข้อมูลจำเพาะหลัก

CPU: Bay Trail
หน่วยความจำ: DDR3L SO-DIMM · สูงสุด 8GB
LAN: 4
พื้นที่จัดเก็บข้อมูล: mSATA, SATA
ขนาดบอร์ด: 120x120

ระบบที่รองรับ

Q1800G4-M Q1900G4-M MB2J401-0111 MB2J401-0121 MB2J401-0122 MB2J401-0123 MB2J401-0125 MB2J401-0134 Intel Bay Trail Pentium Celeron ATOM N2840 J1800 J1900 N2920 N2930 N3540

Main Features

Intel Bay Trail Processor
1 × VGA
2 × USB 3.0, 2 × USB 2.0, 1 × SATA 3.0
1 × Mini-PCIe, 1 × mSATA
4 × Intel I211-AT/I210-AT Gigabit LAN

สินค้าที่เกี่ยวข้อง

เมนบอร์ดซีรีส์ MB7UT1X-1500

MB7UT1X-1500

มินิพีซี Q10100X S04 Series

Q10100X-S04

มินิพีซี Q10100XP S04 Series

Q10100XP-S04

มินิพีซี Q10100XL S04 Series

Q10100XL-S04

มินิพีซี Q10100P S02 Series

Q10100P-S02

มินิพีซี Q10100P S08 Series

Q10100P-S08

CPU	Intel Bay Trail Processor
Chipset	By CPU
มิติ	120 × 120mm
จำนวนคอร์	By CPU
ความเร็วสูงสุด	By CPU
แคช L2	By CPU
BIOS	UEFI

เทคโนโลยี	DDR3L 1333/1600MHz SDRAM
สูงสุด	8GB
Socket	1 × SO-DIMM

ตัวควบคุม	By CPU
VRAM	Shared Memory
VGA	1
จอภาพหลายจอ	No

อินเทอร์เฟซ	10/100/1000Mbps
ตัวควบคุม	4 × Intel I211-AT/I210-AT Gigabit LAN
Connector	4 × RJ-45

ปุ่ม Power	1
LED	1 × Power LED
VGA	1
USB	1 × USB 3.0, 3 × USB 2.0

เมนบอร์ดซีรีส์ MB2J401-0100

ข้อมูลจำเพาะหลัก

ระบบที่รองรับ

Main Features

ระบบโปรเซสเซอร์

หน่วยความจำ

กราฟิก

Ethernet

Audio

I/O ด้านหน้า

I/O ด้านหลัง

พื้นที่จัดเก็บ

ส่วนขยาย

ขั้วต่อภายใน

สภาพแวดล้อม

อุปกรณ์เสริม

รองรับ OS

อุปกรณ์ในกล่อง

การเลือกคำสั่งซื้อและข้อมูลจำเพาะ

BIOS & Firmware

ดาวน์โหลดไดรเวอร์

สินค้าที่เกี่ยวข้อง

mSATA	1 × Full-length Mini PCIe for SSD
Mini PCIe	1 × Mini PCIe, Full-length Mini PCIe for 4G Half-length Mini PCIe for Wi-Fi by Default (Only for USB Device)

พอร์ตอนุกรม	1, 2 × 5Pin, Pitch 2.0mm (Option)
SATA	1, SATA 3.0 (6.0Gb/S)
ขั้วต่อไฟ SATA	1, 1 × 4Pin, Pitch PH2.0mm
ช่อง SIM	1
AutoStart Jumper	Yes, 1 × 3Pin, Pitch 2.54mm
หัว USB 2.0	2, 2 × 5Pin, Pitch 2.54mm (Option)
ขั้วต่อแผงด้านหน้า	1, 2 × 5Pin, Pitch 2.54mm (Option)
Header Power	1, 1 × 2Pin, Pitch 2.5mm (Option)
อินพุตไฟ	12V DC in, 5.5mm/2.5mm

Ordering Code	Legacy Model	Code Name	Processor Type	Processor Number	Cores / Threads	Frequency	Cache	Graphics	TDP
MB2J401-0111	Q1800G4-M	Bay trail	Celeron	J1800	2 / 2	2.41Ghz ~ 2.58Ghz	1M	Intel HD Graphics	10W
MB2J401-0121	Q1900G4-M	Bay trail	Celeron	J1900	4 / 4	2.00Ghz ~ 2.42Ghz	2M	Intel HD Graphics	7.5W
MB2J401-0122	-	Bay trail	Celeron	N2920	4 / 4	1.86Ghz ~ 2.00Ghz	2M	Intel HD Graphics	7.5W
MB2J401-0123	-	Bay trail	Celeron	N2930	4 / 4	1.83Ghz ~ 2.16Ghz	2M	Intel HD Graphics	7.5W
MB2J401-0134	MB2J401-0125	Bay trail	Pentium	N3540	4 / 4	2.16Ghz ~ 2.66Ghz	2M	Intel HD Graphics	7.5W
