Mini PC Q300G4 1U02 Series

Model: Q300G4-1U02

Total LAN4
LAN Speed1G RJ45
Serial Ports1

Q300G4-1U02 is a 1U network computer with 4 × Gigabit RJ45, Haswell/Broadwell processor support and DDR3L up to 8GB. mSATA and SATA storage make it suitable for compact rack routing, branch gateways, network management and dedicated Ethernet services where four independent LAN interfaces are required.

Key Specs

CPU
Haswell / Broadwell
Memory
DDR3L SO-DIMM · Max 8GB
LAN
4
Storage
mSATA, SATA

Compatible Motherboard

Main Features

  • Intel 4th Haswell –U/Y Processor

  • Intel 5th Broadwell-U Processor

  • 1 × HDMI,1 × RS-232

  • 2 × USB 3.0,2 × USB 2.0,1 × SATA 3.0

  • 1 × Mini PCIe,1 × mSATA

  • 4 × Intel I211-AT/I210-AT Gigabit LAN

Processor System

CPU• Intel 4th Haswell –U/Y Processor • Intel 5th Broadwell-U Processor
CPU TDPBy CPU
Memory1 × DDR3L SO-DIMM Socket (Up to 8G, 1333/1600MHz)
ChipsetBy CPU
GraphicsBy CPU
LAN Chipset4 × Intel I211-AT/I210-AT Gigabit LAN
AudioNo
Watch DogYes

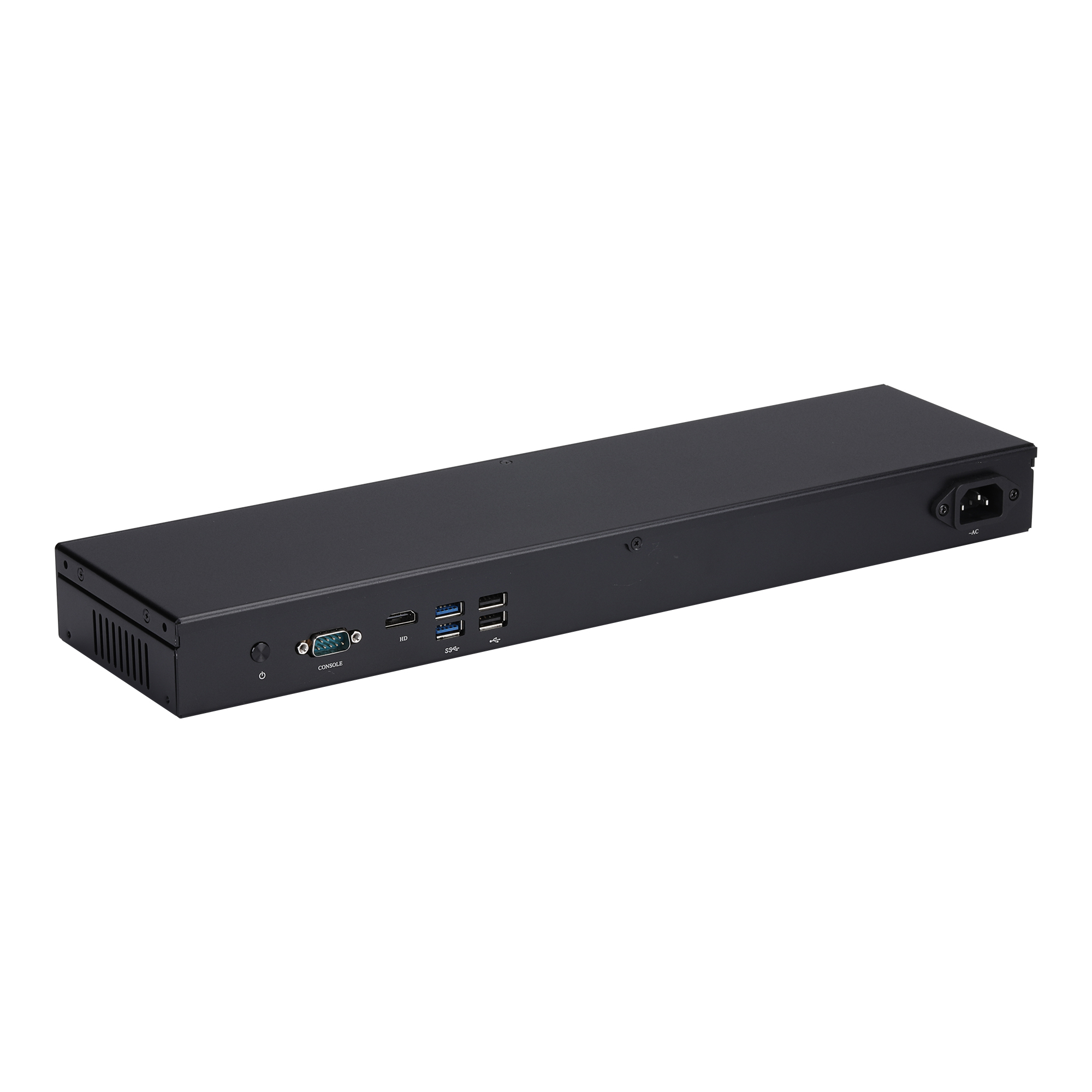

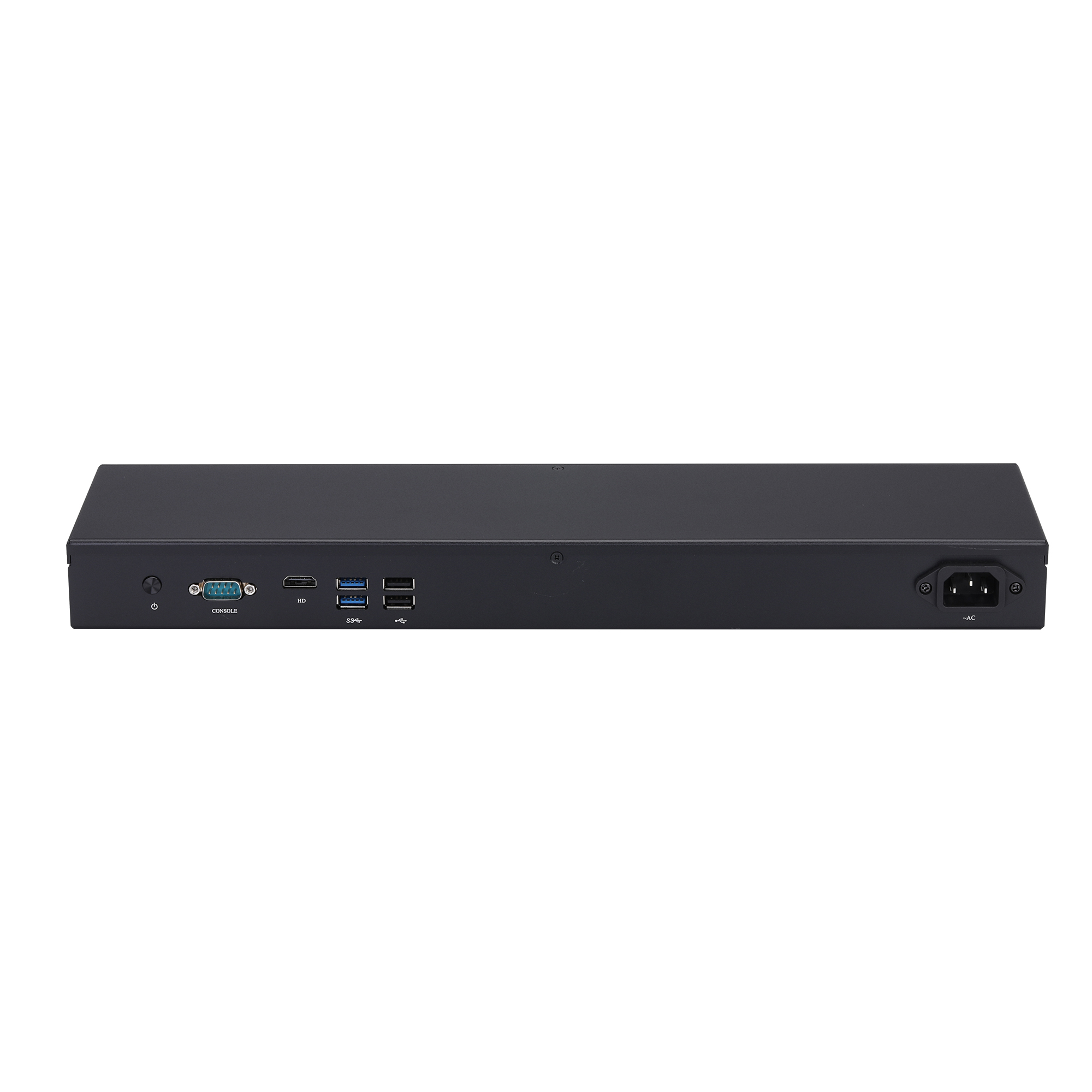

Front I/O

Power Button1
LED1 × Power LED
USB2 × USB 3.0,2 × USB 2.0
Serial Port1 × RS-232 (COM1)
Video Output1 × HDMI

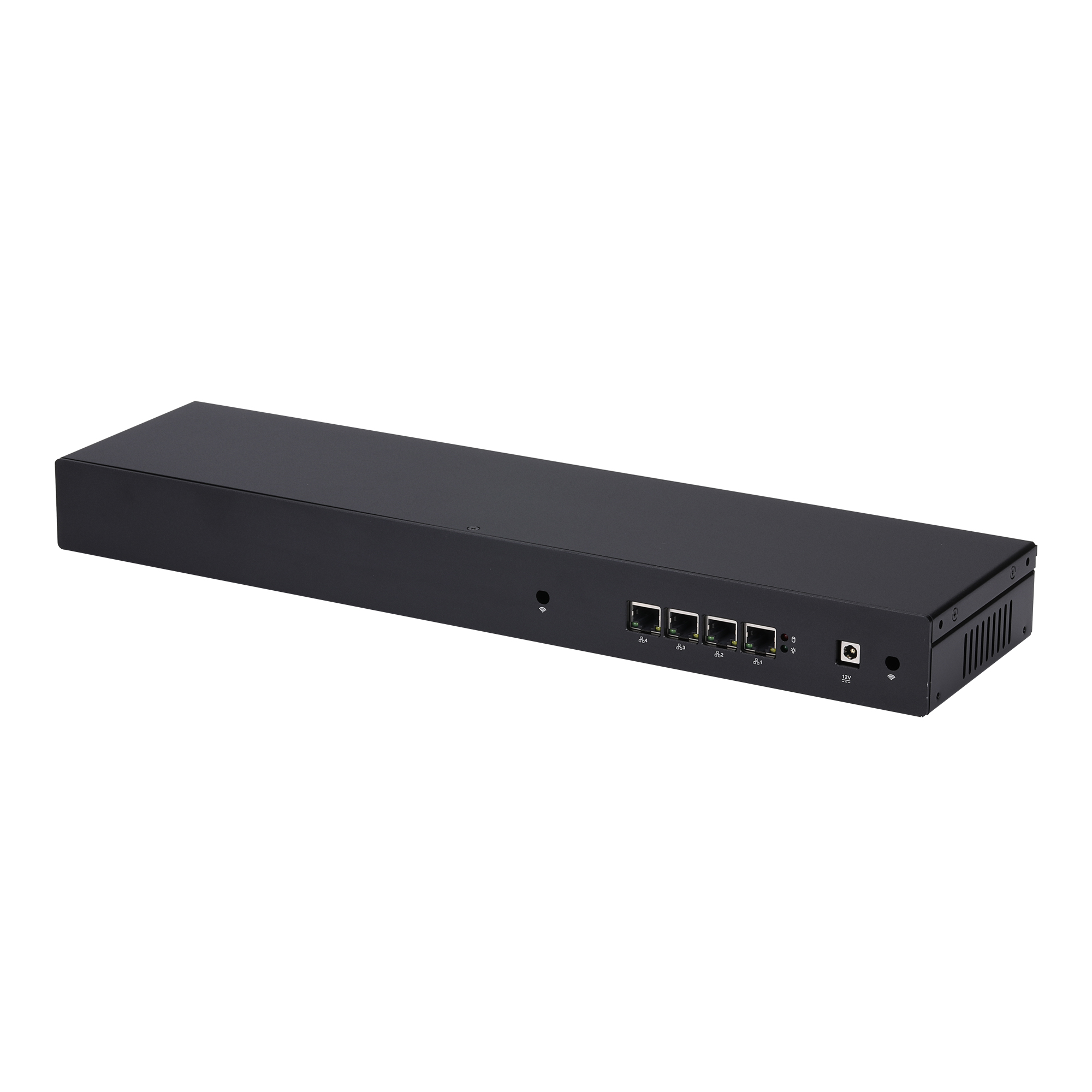

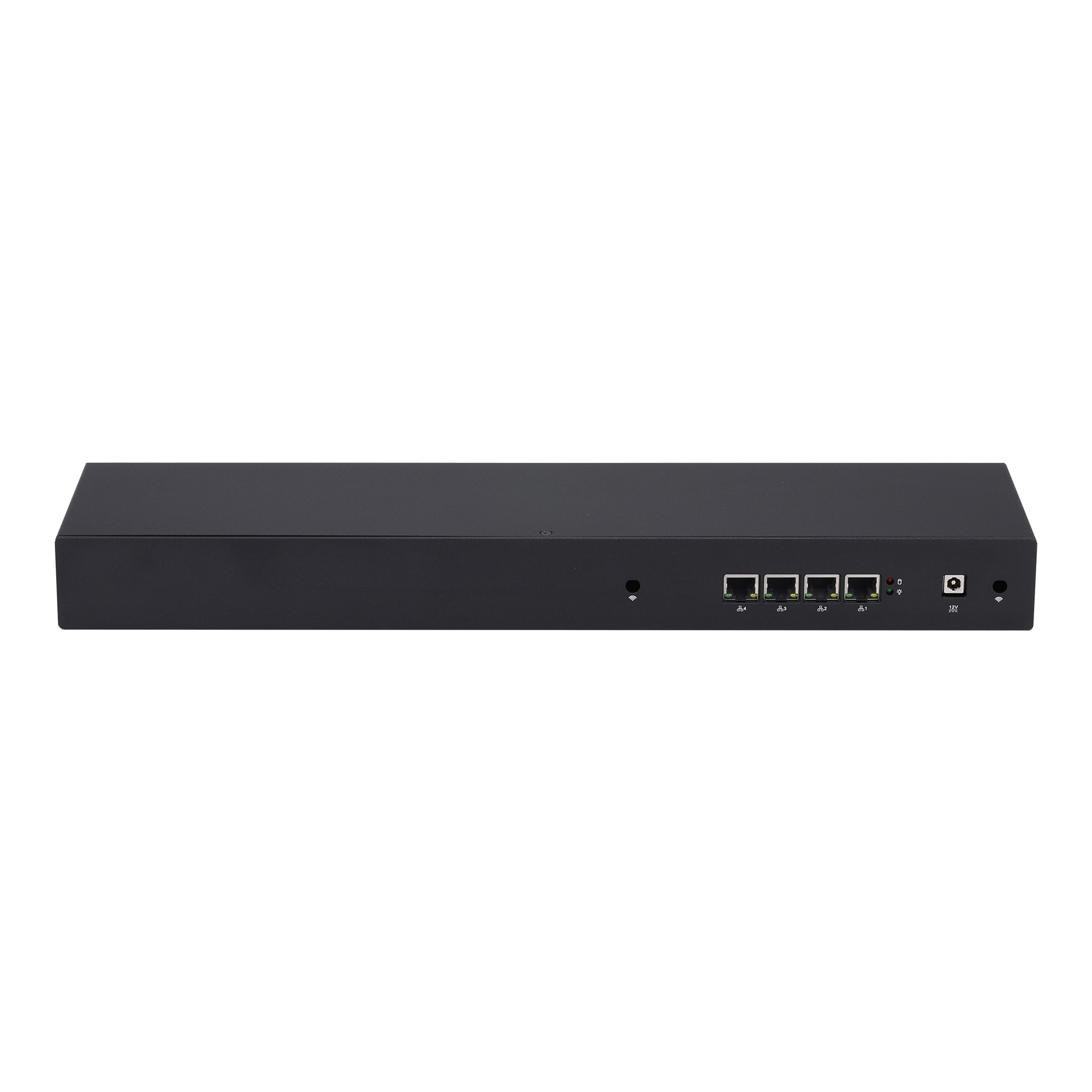

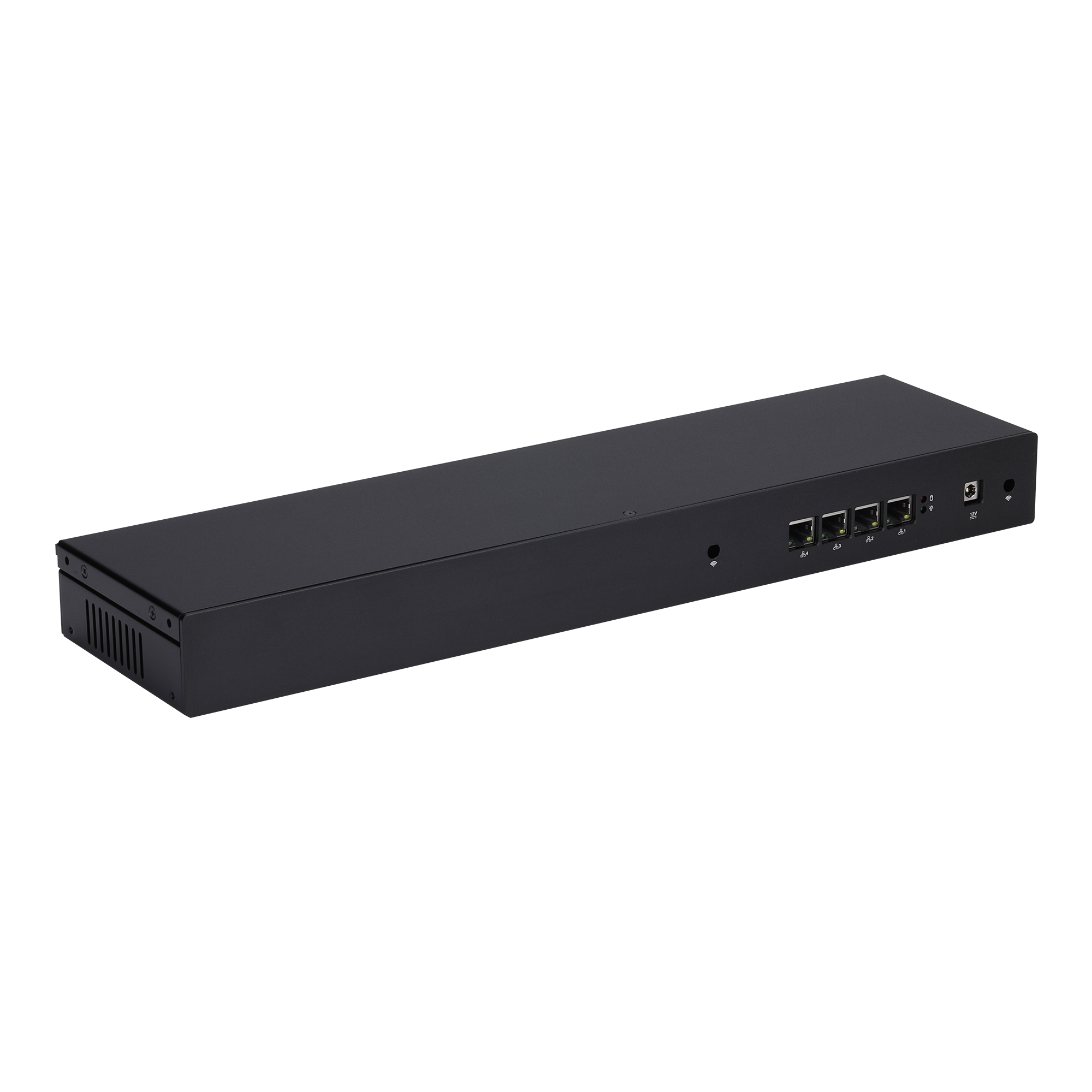

Rear I/O

Power1 × DC Jack
LAN4 × Intel I211-AT/I210-AT Gigabit LAN
Audio0
LED1 × Power LED,1 × HDD LED

Storage

Type1 × 2.5-inch HDD/SSD 1 × Mini PCIe for mSATA SSD

Expansion

mSATA1 × Full-length Mini PCIe for SSD
Mini PCIe1 × Mini PCIe Full-length for 4G Half-length for Wi-Fi
SIM Card Slot1
AutoStart JumperYes,1 × 3Pin, Pitch 2.54mm
DC-INNo
VGA0
GPIO1,2 × 5Pin, Pitch 2.0mm
RS-4850

Power

AC InputAC 100-240V b y Default
Power AdapterDC 12V (5.5mm, 2.5mm)

Environmental

Operating Temp0°C~50°C
Non-Operating Temp-20°C~80°C
Humidity10%~90%

Mechanical

MaterialAluminium Alloy
Dimension440 × 112 × 44mm
Weight1.12 kg
MountingN o
Packaging Dimension545 × 180 × 90mm
Kensington LockNo
Cooling ModeFan

OS Support

OSWindows 7, Windows 8, Windows 10, Linux

Package Contents

  • Mini PC × 1
  • AC Power Cable × 1
  • SATA Combo Cable × 1
  • Screw Kit × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
Q301G4-1U02 Haswell Celeron 2955U 2 / 2 1.4GHz 2M Intel HD Graphics 15W
Q302G4-1U02 Haswell Celeron 3558U 2 / 2 1.7GHz 2M Intel HD Graphics 15W
Q330G4-1U02 Haswell Core i3 4005U 2 / 4 1.7GHz 3M Intel HD 4400 15W
Q350G4-1U02 Haswell Core i5 4200U 2 / 4 1.6GHz ~ 2.6GHz 3M Intel HD 4400 15W
Q370G4-1U02 Haswell Core i7 4500U 2 / 4 1.8GHz ~ 3.0GHz 4M Intel HD 4400 15W
Q330G4Y-1U02 Haswell Core i3 4010Y 2 / 4 1.3GHz 3M Intel HD 4200 11.5W
Q350G4Y-1U02 Haswell Core i5 4200Y 2 / 4 1.4GHz ~ 1.9GHz 3M Intel HD 4200 11.5W
Q305G4-1U02 Broadwell Celeron 3205U 2 / 2 1.5GHz 2M Intel HD Graphics 15W
Q310G4-1U02 Broadwell Celeron 3215U 2 / 2 1.7GHz 2M Intel HD Graphics 15W
Q320G4-1U02 Broadwell Pentium 3805U 2 / 2 1.9GHz 2M Intel HD Graphics 15W
Q335G4-1U02 Broadwell Core i3 5005U 2 / 4 2.0GHz 3M Intel HD 5500 15W
Q355G4-1U02 Broadwell Core i5 5200U 2 / 4 2.2GHz ~ 2.7GHz 3M Intel HD 5500 15W
Q375G4-1U02 Broadwell Core i7 5500U 2 / 4 2.4GHz ~ 3.0GHz 4M Intel HD 5500 15W
