Mini PC Q300S S05 Series

Model: Q300S-S05

Total LAN2
LAN Speed1G RJ45

Q300S-S05 is a compact computing platform with low-power Intel Haswell/Broadwell U/Y processors with dual Intel I210/I211 Gigabit LAN, dual HDMI, SATA/mSATA storage and wireless expansion. The platform also includes The fanless aluminum chassis, Watchdog and VESA mounting suit industrial control, embedded terminals, kiosks and reliable Linux systems. Typical applications include office desktops, education terminals and commercial displays.

Key Specs

CPU
Haswell / Broadwell
Memory
DDR3L SO-DIMM · Max 8GB
LAN
2
Storage
mSATA, SATA

Compatible Motherboard

Main Features

  • Intel 4th Haswell –U/Y Processor

  • Intel 5th Broadwell-U Processor

  • 2 × HDMI

  • 4 × USB 3.0,2 × USB 2.0,1 × SATA 3.0

  • 1 × Mini PCIe,1 × mSATA

  • 2 × Intel I211-AT/I210-AT Gigabit LAN

Processor System

CPU• Intel 4th Haswell –U/Y Processor • Intel 5th Broadwell-U Processor
CPU TDPBy CPU
Memory1 × DDR3L SO-DIMM Socket (Up to 8G, 1333/1600MHz)
ChipsetBy CPU
GraphicsBy CPU
LAN Chipset2 × Intel I211-AT/I210-AT Gigabit LAN
AudioRealtek HD Audio
Watch DogYes

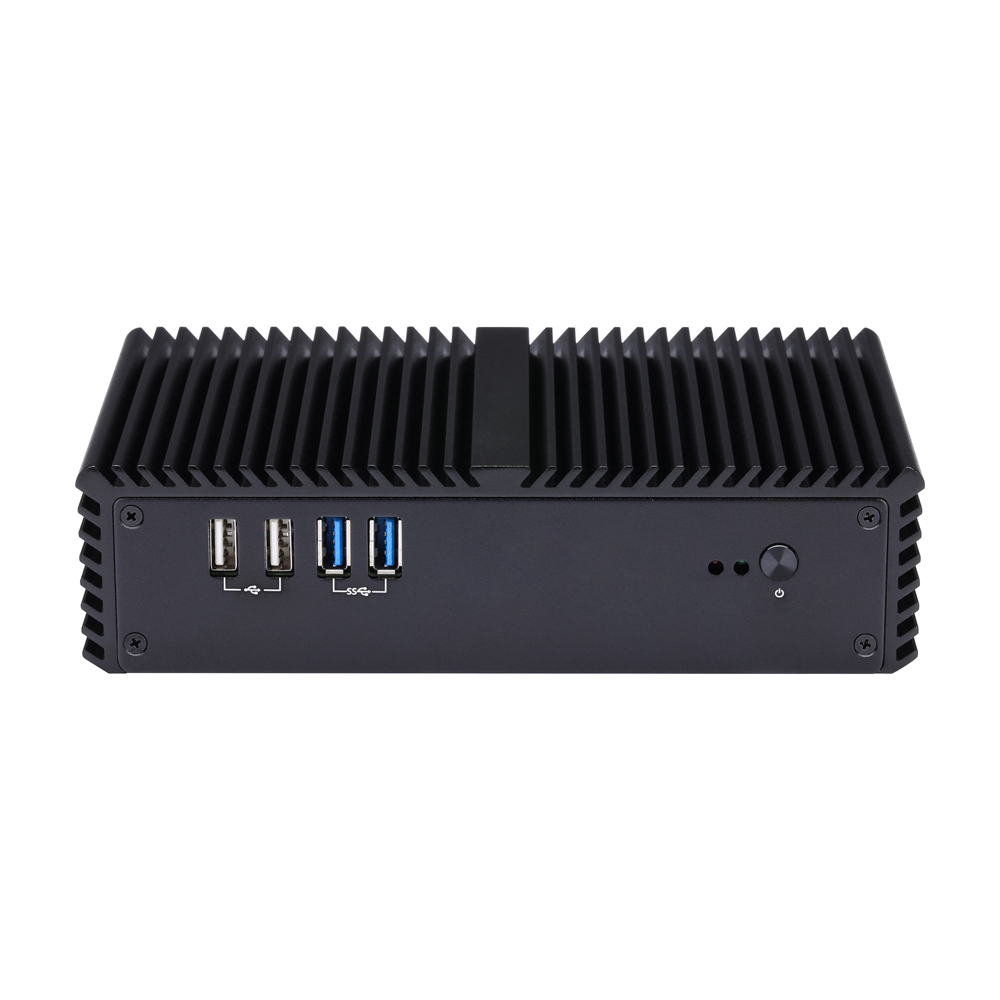

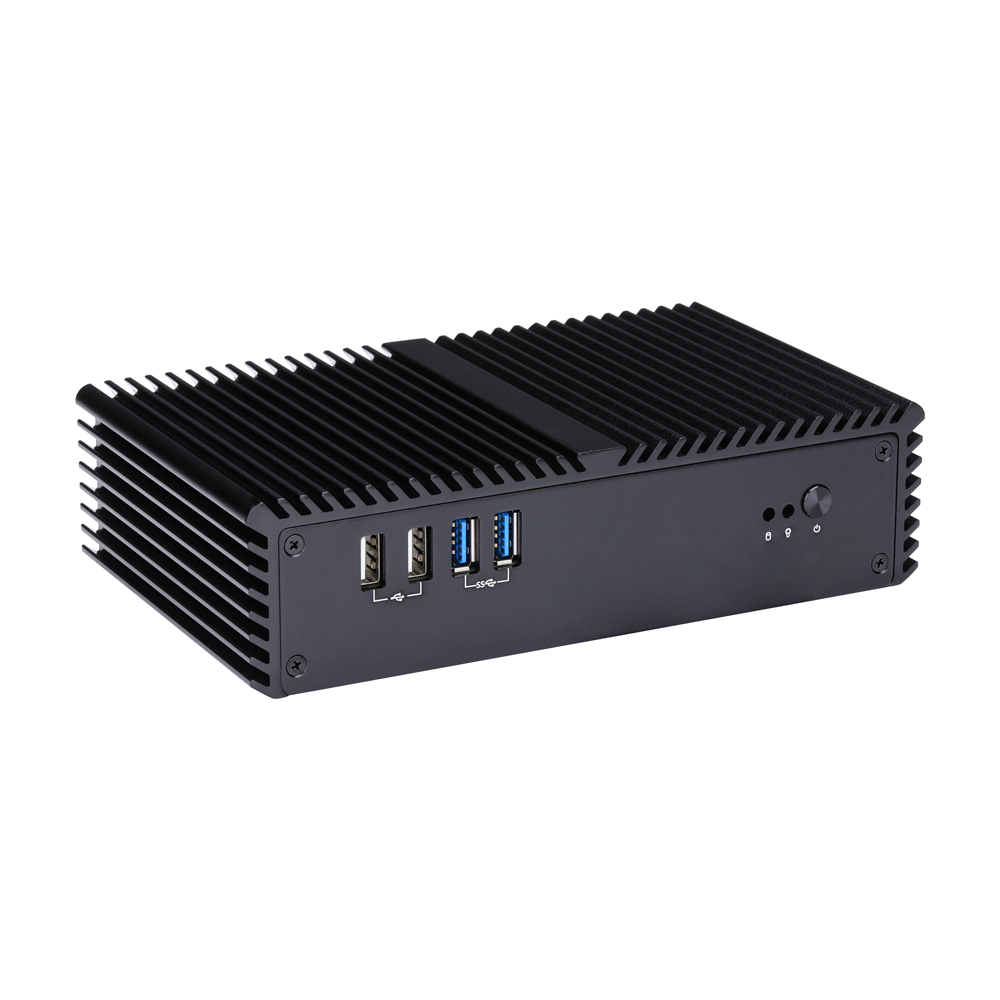

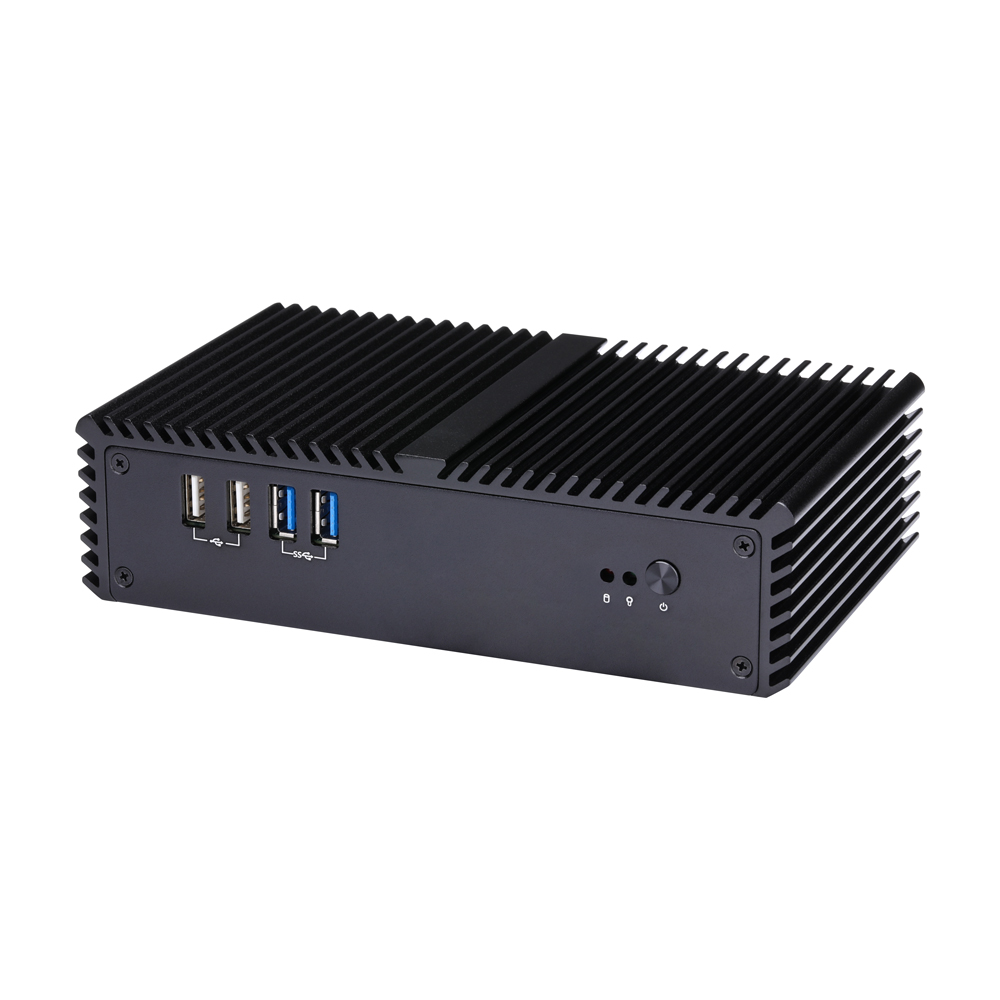

Front I/O

Power Button1
LED1 × Power LED,1 × HDD LED
USB2 × USB 3.0,2 × USB 2.0
Serial Port0

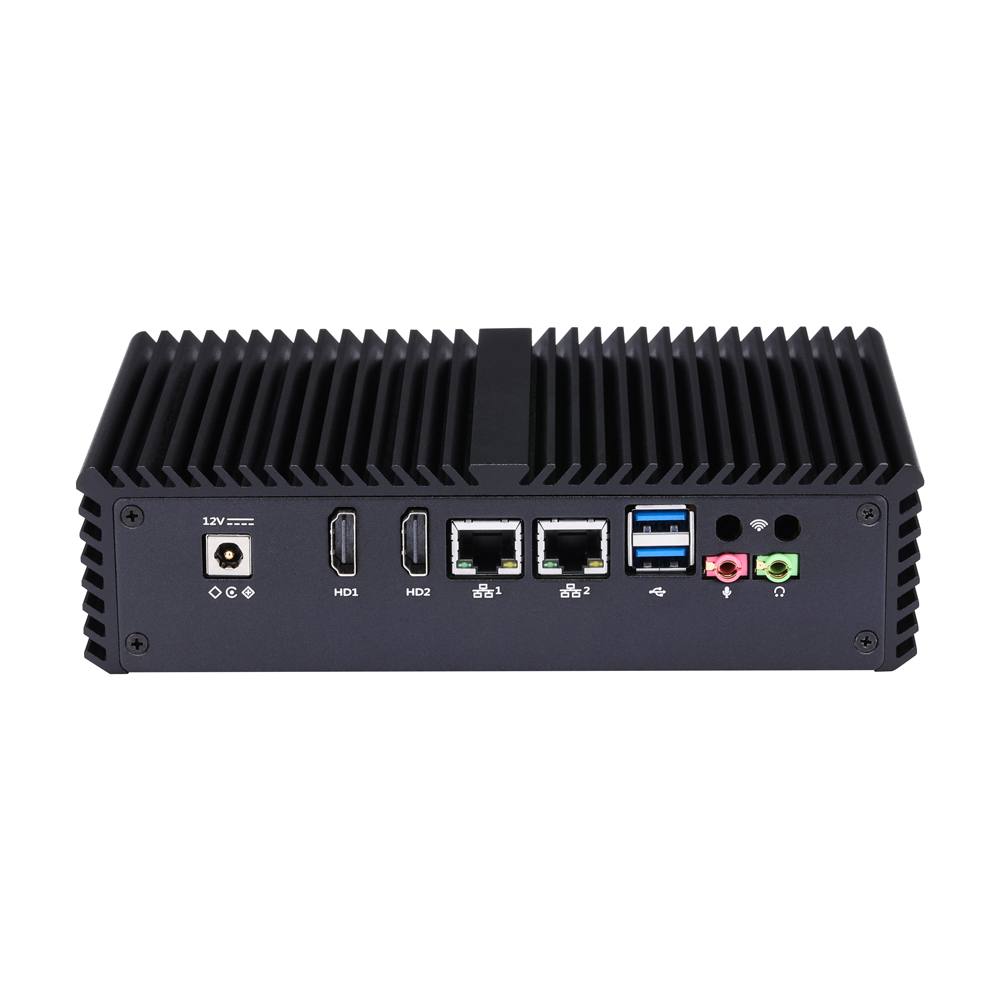

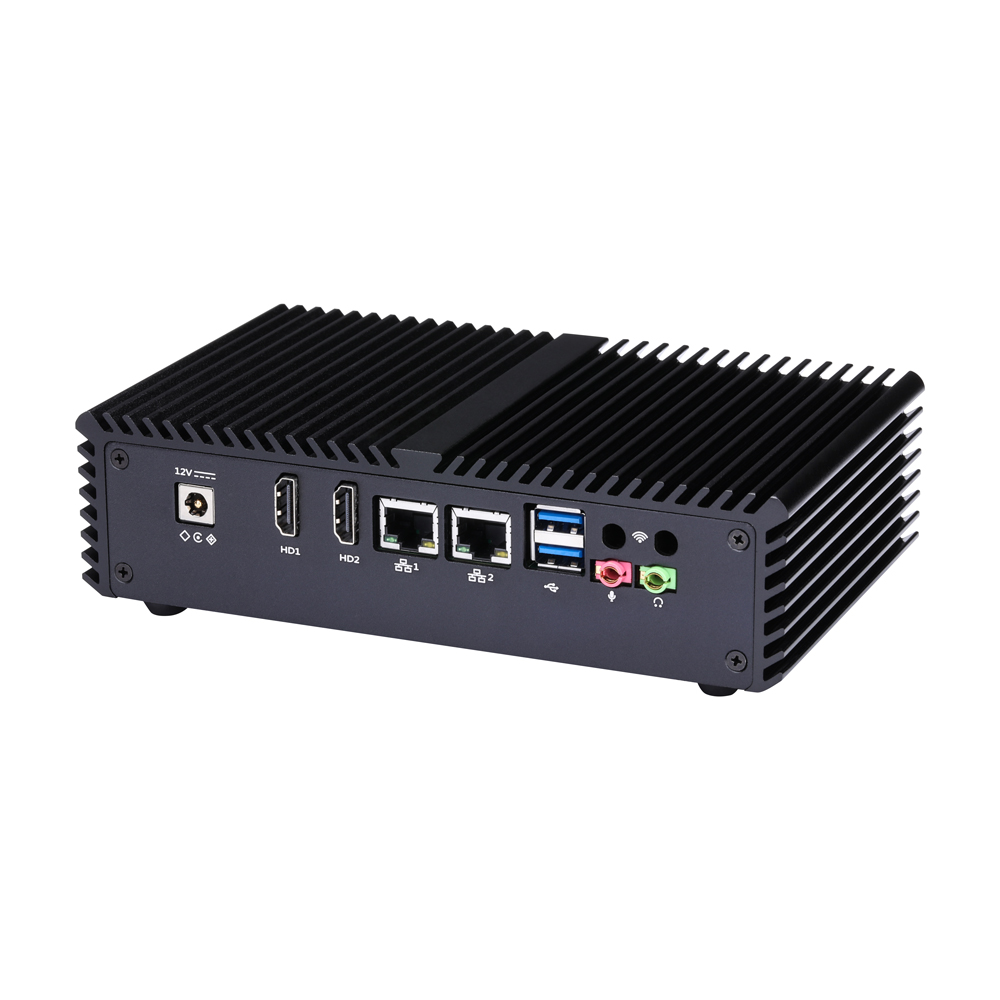

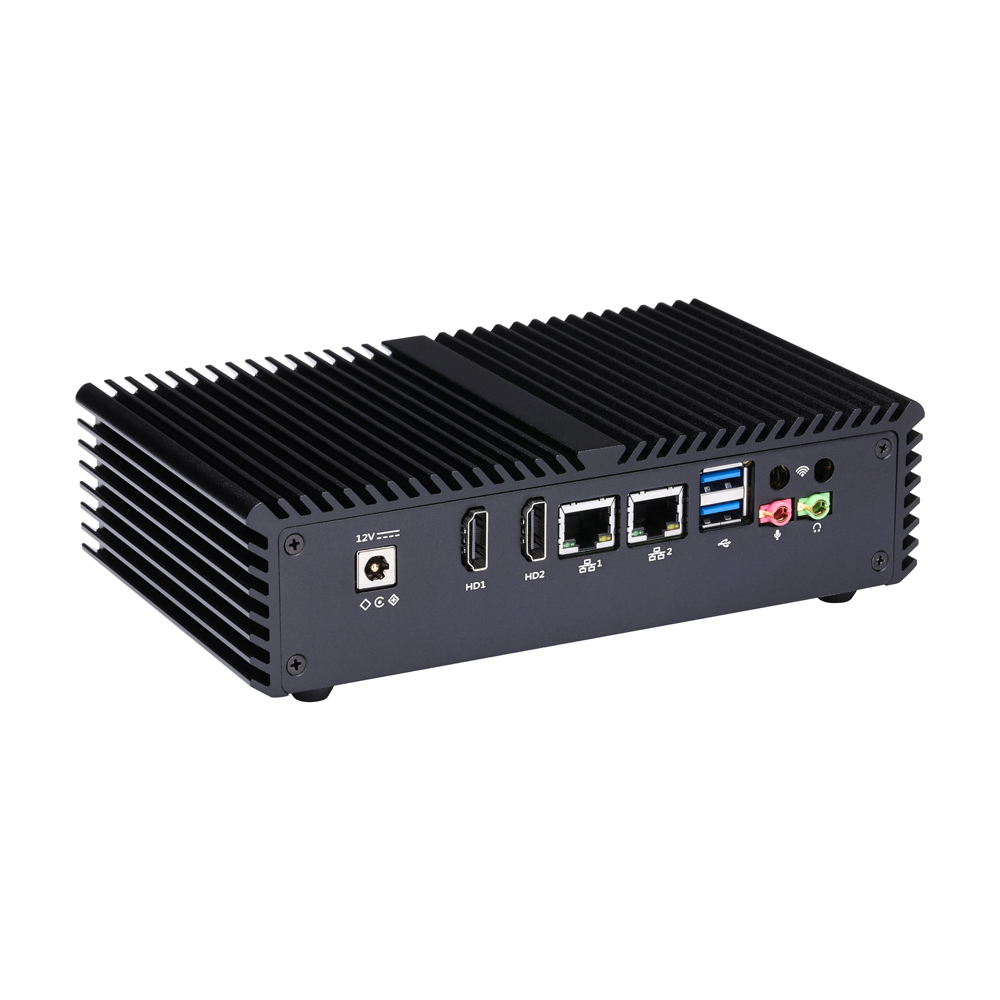

Rear I/O

Power1 × DC Jack
Video Output2 × HDMI
LAN2 × Intel I211-AT/I210-AT Gigabit LAN
USB2 × USB 3.0
Audio1 × Mic-in,1 × Line-out
Serial Port0

Storage

Type1 × 2.5-inch HDD/SSD 1 × Mini PCIe for mSATA SSD

Expansion

mSATA1 × Full-length Mini PCIe for SSD
Mini PCIe1 × Mini PCIe Full-length for 4G, Half-length for Wi-Fi
SIM Card Slot1
AutoStart JumperYes,1 × 3Pin, Pitch 2.54mm
VGA0
GPIO1,2 × 5Pin, Pitch 2.0mm
RS-4850
CMOS Clear JumperYes,1 × 3Pin, Pitch 2.0mm

Power

Power Adapter12V4A
DC Jack5.5mm, 2.5mm

Environmental

Operating Temp0°C~50°C
Non-Operating Temp-20°C~80°C
Humidity10%~90%

Mechanical

MaterialAluminium Alloy
Dimension187 × 111 × 49mm
Weight1.04kg
MountingVESA Mounting Bracket
Packaging Dimension261 × 218 × 75mm
Kensington LockNo
Cooling ModeFanless Design

OS Support

OSWindows 7, Windows 8, Windows 10, Linux

Package Contents

  • Mini PC × 1
  • Power Adapter × 1
  • AC Power Cable × 1
  • VESA Mount × 1
  • SATA Combo Cable × 1
  • Screw Kit × 1

* Actual package contents may vary. Subject to change without notice.

Order & Specification Selection

Ordering CodeCode NameProcessor TypeProcessor NumberCores / ThreadsFrequencyCacheGraphicsTDPDatasheet
Q301S-S05 Haswell Celeron 2955U 2 / 2 1.4GHz 2M Intel HD Graphics 15W
Q330S-S05 Haswell Core i3 4005U 2 / 4 1.7GHz 3M Intel HD 4400 15W
Q350S-S05 Haswell Core i5 4200U 2 / 4 1.6GHz ~ 2.6GHz 3M Intel HD 4400 15W
Q370S-S05 Haswell Core i7 4500U 2 / 4 1.8GHz ~ 3.0GHz 4M Intel HD 4400 15W
Q330SY-S05 Haswell Core i3 4010Y 2 / 4 1.3GHz 3M Intel HD 4200 11.5W
Q350SY-S05 Haswell Core i5 4200Y 2 / 4 1.4GHz ~ 1.9GHz 3M Intel HD 4200 11.5W
Q360S-S05 Haswell Core i5 4258U 2 / 4 2.4GHz ~ 2.9GHz 3M Intel I ris Graphics 5100 28W
Q305S-S05 Broadwell Celeron 3205U 2 / 2 1.5GHz 2M Intel HD Graphics 15W
Q310S-S05 Broadwell Celeron 3215U 2 / 2 1.7GHz 2M Intel HD Graphics 15W
Q320S-S05 Broadwell Pentium 3805U 2 / 2 1.9GHz 2M Intel HD Graphics 15W
Q335S-S05 Broadwell Core i3 5005U 2 / 4 2.0GHz 3M Intel HD 5500 15W
Q355S-S05 Broadwell Core i5 5200U 2 / 4 2.2GHz ~ 2.7GHz 3M Intel HD 5500 15W
Q375S-S05 Broadwell Core i7 5500U 2 / 4 2.4GHz ~ 3.0GHz 4M Intel HD 5500 15W
